Veri Merkezi için Neden Hassas Güç Dağıtımını Seçmelisiniz?

Bir veri merkezi sağlıklı bir UPS'e, iyi raf PDU'larına ve aktif alarmlara sahip olmayabilir; bu durumda genişletme sırasında aşırı yüklü bir dal devresi, bir bakım değişikliği sonrasında bir kesicinin atması veya kimsenin bir kabine atayamayacağı bir enerji kullanımı sorunu keşfedebilir. Zayıf nokta genellikle üretim veya yedek güç değildir. Kaynak ve IT rafları arasındaki dağıtım katmanıdır.

Kısa cevap: seçHassas Güç DağıtımıDağıtımı pasif bir elektrik paneli gibi ele almak yerine, kabin ve şube devreleri düzeyinde gücü görmeniz, alarm açmanız ve yönetmeniz gerektiğinde. Bu görünürlük, operatörlerin yük dengesizliğini daha erken bulmasına, daha iyi kanıtlarla mevcut kapasiteyi planlamasına ve hangi alt devrelerin etkilendiğini tahmin etmeden arızaları izole etmesine yardımcı olur.

Yalnızca rafın değil kabinin de yük riskine ve enerji kullanımına maruz kalması gerektiğinde hassas dağıtımı seçin

Geleneksel bir dağıtım kabini elektrik sağlar. Akıllı bir güç dağıtım kabini de kendisine neler olduğunu bildirir. Bu ayrım, bir sunucu odasında yeterli sayıda devreye, kabine, kiracıya veya değişen iş yüküne sahip olduğunda ve bir e-tablonun ve ara sıra yapılan sayaç okumalarının artık hikayenin tamamını anlatamadığı durumlarda önem kazanır.

Hassas dağıtım kabinleri, izlemeyi kaynağın giden devrelere bölündüğü noktaya yerleştirir. Akım, gerilim, güç, enerji, kesici durumu ve alarm koşulları kabinde ve yapılandırılmışsa branşman tarafından toplanabilir. Ekibiniz, bir kesici açıldıktan sonra aşırı yüklenmiş bir devre hakkında bilgi edinmek yerine, çalışma eşiklerini ayarlayabilir ve artan yükü bir kesintiye dönüşmeden önce araştırabilir.

Faydası yalnızca daha fazla veri değildir. Kullanılabilir sorumluluktur. Kabin düzeyinde enerji izleme, yüklü bir kabini, yalnızca oda düzeyindeki geniş okuma nedeniyle yüklü görünen bir kabinden ayırmaya yardımcı olabilir. Şube düzeyindeki bilgiler aynı zamanda kapasite tartışmalarını daha disiplinli hale getirir: operasyonlar, isim plakası varsayımlarına dayanmak yerine, yeni bir rafı onaylamadan önce gerçek devre davranışını inceleyebilir.

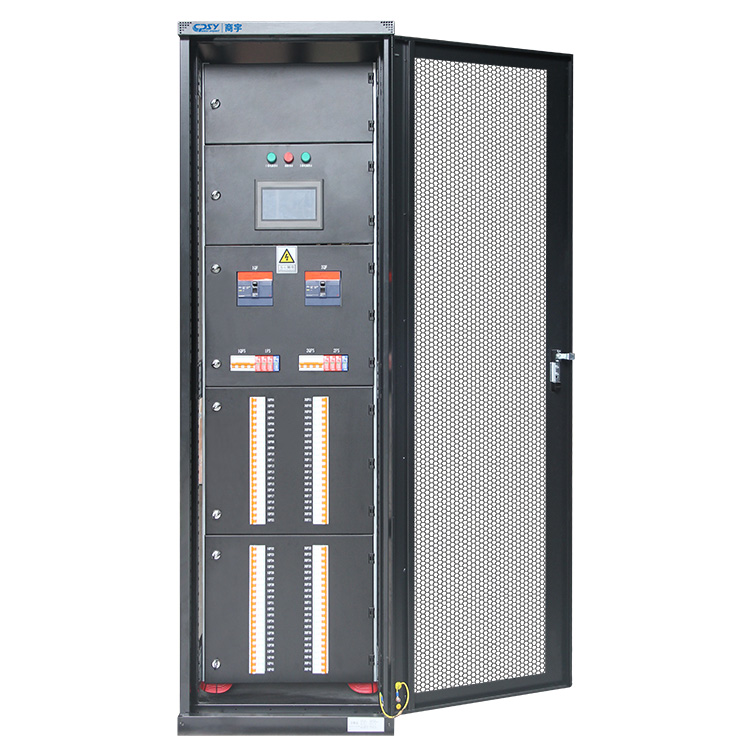

CPSY konumlandırıyorhassas güç dağıtım dolaplarıveri merkezleri ve bilgisayar odaları için terminal dağıtım ekipmanı olarak. Belirtilen konfigürasyonları arasında yapılandırılabilir şube devreleri, şube izleme, alarmlar, 7 inç dokunmatik ekranlı HMI ve Modbus iletişimi yer alıyor. Bu işlevler ancak doğru şekilde devreye alındıkları ve birileri tarafından gözden geçirildikleri takdirde faydalıdır. Dokunmatik ekran, alarm sahipliğinin, temel ölçümlerin veya değişiklik-kontrol sürecinin yerine geçmez.

Akıllı şube izleme, enerji operasyonlarının daha hızlı ve daha bilinçli olmasını nasıl destekler?

Şube izleme, arama alanını daralttığı için işe yarar. Kaynak düzeyindeki bir ölçüm cihazı, UPS çıkışının veya kabininin beklenenden daha fazla yük taşıdığını doğrulayabilir. Hangi giden devrenin değiştiğini, bir fazın orantısız akım taşıyıp taşımadığını veya belirli bir dalın çalışma sınırına yaklaşıp yaklaşmadığını mutlaka gösteremez. Şube başına veriler, operatöre başlamak için pratik bir yer sağlar.

Bu üç ortak olay sırasında önemlidir. İlk olarak kapasite talebi: Tesis ekibi, ekipmanı onaylamadan önce amaçlanan kabini ve mevcut devreleri inceleyebilir. İkincisi, bir kesici alarmı: personel, yalnızca araştırmak için canlı bir kabini açmadan, etkilenen şubeyi ve ona atanan yükleri tanımlayabilir. Üçüncüsü, verimlilik incelemesi: Enerji verileri, ölçüm planının desteklediği dolaplar, bölgeler veya müşteri tahsisleri arasında karşılaştırılabilir.

Uzaktan iletişim çalışma değerinin bir parçasıdır. Modbus, entegratörün kayıtları haritalandırması, noktaları tutarlı bir şekilde adlandırması ve alarm davranışını test etmesi koşuluyla seçilen kabin bilgilerini bir bina yönetim sistemine, DCIM platformuna veya saha izleme sistemine taşıyabilir. Kabin HMI'sı ekipman açısından değerlidir ancak ışıkların kapalı olduğu bir tesis için yeterli değildir. Bunun tersine, merkezi izleme, yerel göstergelerin göz ardı edilmesi için bir neden değildir; Kabinin önünde çalışan teknisyenlerin bakım sırasında durumunun net olması gerekir.

Bir sınır var. Elektriksel izleme, sunucu uygulamasının durumunu değil, elektrik koşullarını rapor eder. Ayrıca yanlış devre etiketlerini, belgelenmemiş hareketleri veya kötü tasarlanmış aşağı akış topolojisini de telafi edemez. İyi veriler, eğer uygulama planı yanlışsa hızla yanıltıcı hale gelir.

Hassas güç dağıtımının en yüksek operasyonel değeri sağladığı yer

Gücün sık sık değiştiği, kesintinin gerçek bir maliyet getirdiği veya bir ekibin kapasite kararlarını birden fazla paydaşa savunmak zorunda kaldığı durumlarda geri dönüş en güçlü olur. Finans, telekomünikasyon, kurumsal ve devlet bilgisayar odalarının tümü bu modele uymaktadır; bu nedenle bu ekipman sınıfı için yaygın uygulamalardır.

Yapay zeka büyümesi ve yüksek yoğunluklu BT yükleri, şube düzeyinde görünürlüğü bir planlama gereksinimi haline getiriyor

Yapay zeka ve diğer bilgi işlem ağırlıklı dağıtımlar, bir odanın yük profilini geleneksel kurumsal BT'den daha hızlı değiştirebilir. Yeni yüksek yoğunluklu raflar kümeler halinde gelebilir ve pratik kısıtlama genellikle toplam hizmet hizmeti değil, belirli bir dağıtım yoludur. Kabine ve şube okumaları, gücün halihazırda nerede yoğunlaştığını ve yeni ekipmanın nerede eşitsiz bir yük yaratacağını ortaya çıkarmaya yardımcı oluyor.

Bu, her odanın aynı mimariye ihtiyacı olduğu iddiası değildir. Bazı tesislerin ek yükün kabul edilebilmesi için yukarı yönde değişikliklere, daha fazla kabine veya revize edilmiş bir raf düzenine ihtiyacı olacaktır. Hassas izleme, bu kararın daha erken görünür olmasını sağlar. Elektrik tasarımının hiçbir zaman sağlamadığı kapasite yaratmaz.

UPS destekli sunucu odaları, kaynak ve raf arasında net, izlenebilir bir dağıtım katmanına ihtiyaç duyar

UPS, kritik bir kaynak yolunu korur ancak operatörlerin yine de bu korunan çıkışın nasıl bölündüğünü anlaması gerekir. UPS ile raf katmanı arasındaki izlenebilir bir kabin, kaynak kapasitesinin gerçek aşağı akış tüketimine bağlanmasına yardımcı olur. Bir bakım bypass planı veya kesinti incelemesi sırasında devreler, kabin yükleri ve alarmlar bir dağıtım katmanında görünür olduğunda bu ilişkinin belgelenmesi çok daha kolaydır.

CPSY, hassas dağıtım kabini kategorisi için 20–300 kVA kapasite seçeneklerini, çoklu anma gerilimi ve giriş akımı seçenekleriyle birlikte listeler. Bu aralıkları bir seçim kısayolu olarak değil, bir başlangıç ​​noktası olarak değerlendirmelisiniz. Gerekli yukarı akış sistemi, mevcut arıza akımı, alt yük planı ve yerel elektrik gereksinimleri uygun konfigürasyonu belirler.

Hassas güç dağıtım kabini, raf PDU'su ve geleneksel panel panosu karşılaştırması

Bu ürünler genellikle ikame ürünler olarak kabul edilir. Değiller. Her biri güç zincirinde farklı bir noktaya hizmet eder ve iyi tasarlanmış bir veri merkezi üçünü de kullanabilir.

Bir raf PDU'su neleri izleyebilir ve kabin düzeyinde neleri değiştiremez?

Raf PDU, BT ekipmanına yakın bir yerde bulunur ve tasarımına bağlı olarak raf, çıkış veya çıkış grubu ölçümü ve anahtarlama sağlayabilir. Bu, cihaz düzeyinde tüketimin belirlenmesi ve prizlerin kontrol edilmesi açısından değerlidir. Birden fazla rafta giden besleyici ve branşman devresi koşullarının kabin düzeyindeki görünümünün yerini alamaz. Yukarı akış kaynağına aynı dağıtım fonksiyonunu, kesici düzenlemeyi veya fiziksel arayüzü de sağlamaz.

Soru "Hangi sunucu güç kullanıyor?" raf PDU'su daha iyi bir araç olabilir. Soru "Hangi kabin dalı sınırına yaklaşıyor ve hangi raf grubu aşağı yönde?" hassas bir dağıtım kabini daha uygun katmandır.

Geleneksel bir panel panosu dağıtım sağladığında ancak yeterli çalışma görünürlüğü sağlamadığında

Geleneksel bir pano, yerel elektrik dağıtımının ana gereklilik olduğu ve operasyonel olarak izlemenin gerekli olmadığı, istikrarlı, daha az karmaşık alanlar için mantıklı bir seçim olabilir. Operatörlerin şube alarmlarına, enerji raporlamasına, uzak duruma veya kapasite yönetimi için kontrollü bir arayüze ihtiyaç duyması durumunda kritik bir odada savunma yapmak zorlaşır.

Maliyet değişimi gerçektir. Akıllı dolaplar; sayaçlar, iletişim donanımı, konfigürasyon çalışması ve devreye alma gereksinimlerine katkıda bulunur. Hiçbir zaman izlenmeyecek küçük bir statik oda için bu özellikleri satın almak israftır. Değişen kritik bir ortam için temel bir panel satın almak, özellikle yenilemenin kesinti veya kabin değişimi gerektirmesi durumunda, daha sonra daha pahalı olabilir.

Bara mimarisini, giden devreleri, izleme arayüzlerini ve kurulum koşullarını projeyle eşleştirin

Bir dolap broşürüyle değil, tek hat şemasıyla başlayın. Kaynak düzenlemesini, voltajı, topraklama yöntemini, arıza-görev gereksinimlerini ve aşağı yöndeki yüklerin amaçlanan kritikliğini doğrulayın. ABD projelerinde 208V dağıtımı birçok BT ortamında yaygındır, ancak pazar alışkanlığına göre seçim yapmak yerine gerçek site mimarisi ve ekipman girdilerini eşleştirmeniz gerekir.

Busbar mimarisi dayanıklılık ve bakım tartışmalarını değiştiriyor. CPSY bu ürün kategorisinde tek veya çift baralı seçenekler sunmaktadır. Çift baralı bir düzenleme, ayrı besleme yollarına ihtiyaç duyan bir tasarımı destekleyebilir ancak otomatik olarak yedekli değildir. Gerçek yedekleme tüm sisteme bağlıdır: gerektiğinde bağımsız yukarı akış kaynakları, aktarım stratejisi, uygun çift kablo düzenlemelerine sahip aşağı akış ekipmanı ve disiplinli devre ataması.

Giden devreleri bir raf ve yük planından belirtin. Şu anda hangi devrelere ihtiyaç duyulduğunu, hangi pozisyonların rezerve edildiğini, kesicilerin nasıl tanımlandığını ve hangi izleme ayrıntı düzeyinin gerekli olduğunu sorun. Dolapta yer var diye ilk gün mümkün olan her yolu doldurmaktan kaçının. Fiziksel yedek kapasite, elektriksel yedek kapasite ve izlenen yedek kapasite aynı şey değildir.

Entegrasyon eşit derecede ilgiyi hak ediyor. İzleme platformuna hangi değerlerin ulaşması gerektiğini, alarm eşik değerlerinin kimin elinde olduğunu, iletişim kaybı durumunda ne olacağını ve etiketlerin DCIM veya BMS nokta adlarıyla nasıl eşleşeceğini tanımlayın. Kabin sahaya ulaşmadan önce muhafaza boyutlarını, erişim açıklıklarını, kablo giriş yönünü, ısı koşullarını ve servis erişimini gözden geçirin. Yetenekli bir kabin, arka sonlandırma alanının bir duvar veya kablo tepsisi tarafından engellenmesi durumunda yine de kötü bir kurulum haline gelebilir.

Yapılandırılabilir dağıtım ve izlemeye ihtiyaç duyan projeler için mevcutveri merkezi güç dağıtım kabini seçenekleriyalnızca satın alma ekibiyle değil, elektrik mühendisi ve devreye alma ekibiyle birlikte.

Veri merkezi dağıtım kabini kontrol listesi: doğrulanması gereken elektrik, entegrasyon, muhafaza ve uyumluluk soruları

• Elektrik:Kabin saha voltajına, kaynak kapasitesine, topraklama yaklaşımına, arıza-görev gereksinimine ve planlanan çıkış devre sayısına uygun mu? Kesici değerleri ve devre atamaları belgelenmiş mi?
• Mimari:Gerçek tek hat şemasına tek veya çift bara uygun mu? Esneklik iddia ediliyorsa, yalnızca kabin değil, yukarı akıştan rafa giden yolun tamamı gözden geçirildi mi?
• İzleme:Hangi dolap ve şube ölçüleri gereklidir? Alarmlar, olay kayıtları, yerel HMI erişimi ve Modbus noktaları devreye almadan önce tanımlanmış mı?
• Entegrasyon:BMS, DCIM veya saha izleme platformu yalnızca genel bir iletişim bağlantısı değil, faydalı, adlandırılmış noktalar da alacak mı? İletişim kaybı alarmlarını kim test eder?
• Kurulum:Boyutlar, ağırlık, zemin yükü, önden ve arkadan erişim, kablo girişi, ortam koşulları ve bakım açıklıkları oda düzenine göre doğrulandı mı?
• Uyumluluk:Yargı yetkisine sahip makam ve proje spesifikasyonu tarafından hangi listeler, sertifikalar ve yerel yasa onayları gerekiyor? Üreticinin ürün yelpazesinde belirtilen sertifikasyonun yapılandırılmış her kabine geçerli olduğunu varsaymayın. Tam birime ait belgeleri doğrulayın.
• Destek ve kayıtlar:Tek hat şeması, devre planı, ayar kaydı, iletişim haritası ve uygulama etiketleri alacak mısınız? Bu belgeler, devreye alma ekibi ayrıldıktan sonra hassas güç dağıtımının yararlı olup olmayacağını belirler.

A şube tarafından izlenen güç dağıtım kabiniEkip bu yanıtları tesisi daha az varsayımla çalıştırmak için kullandığında yerini alır.
