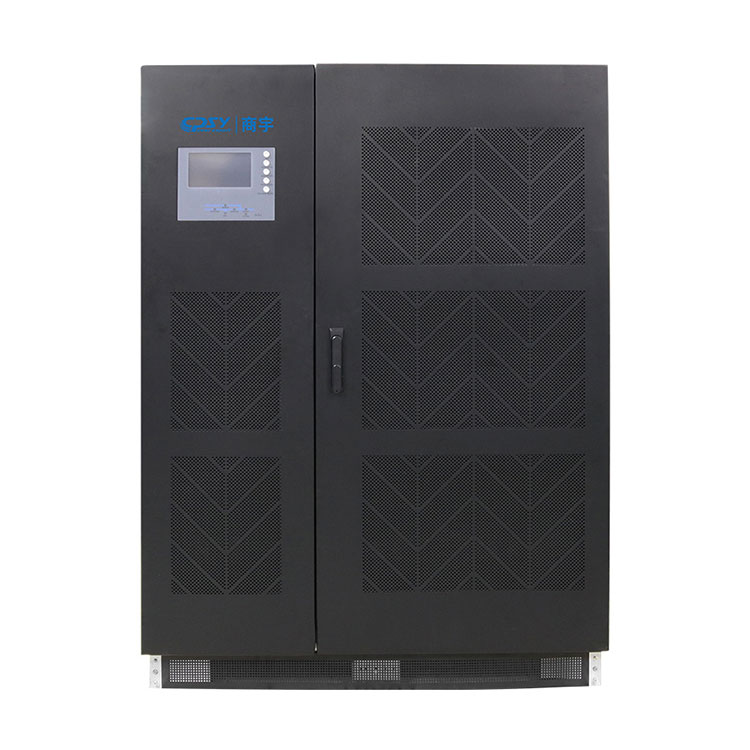

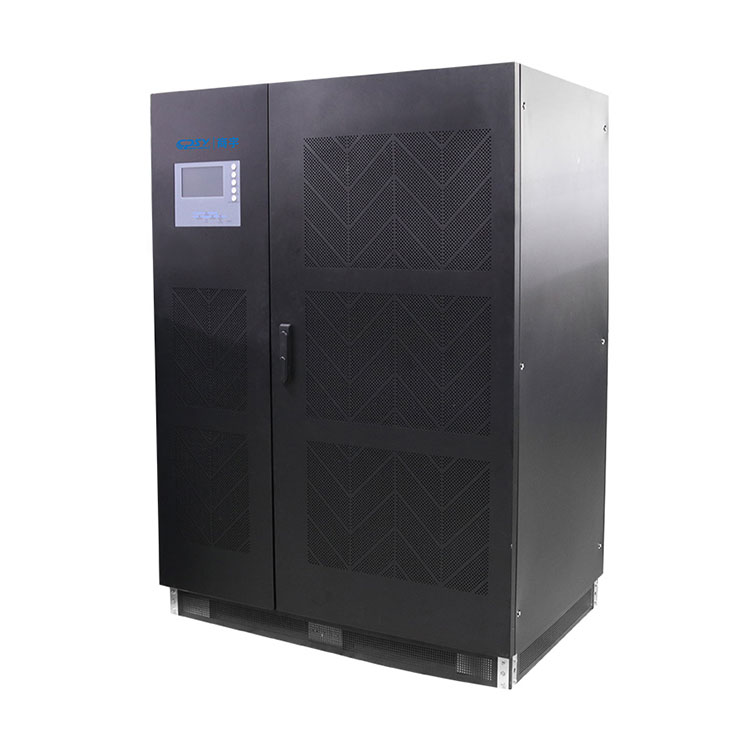

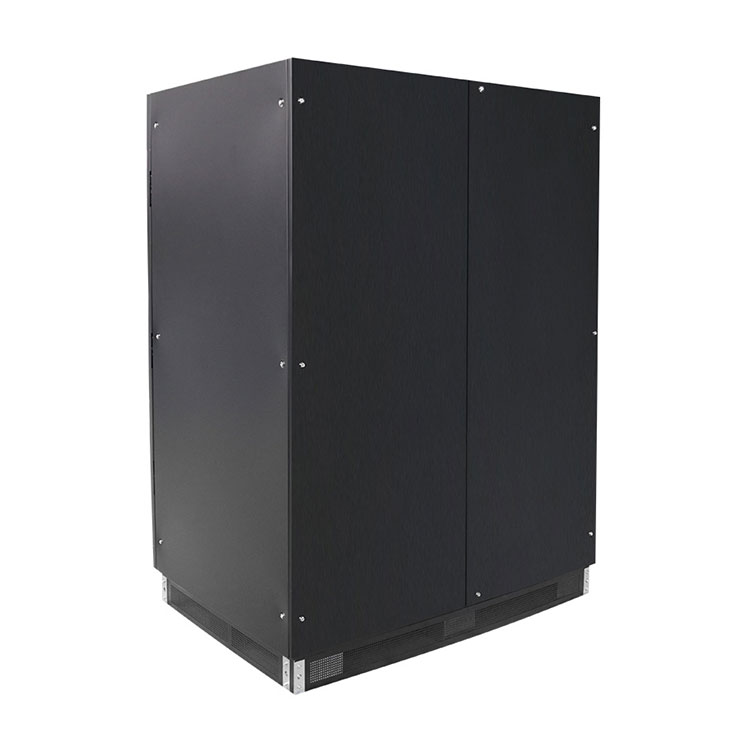

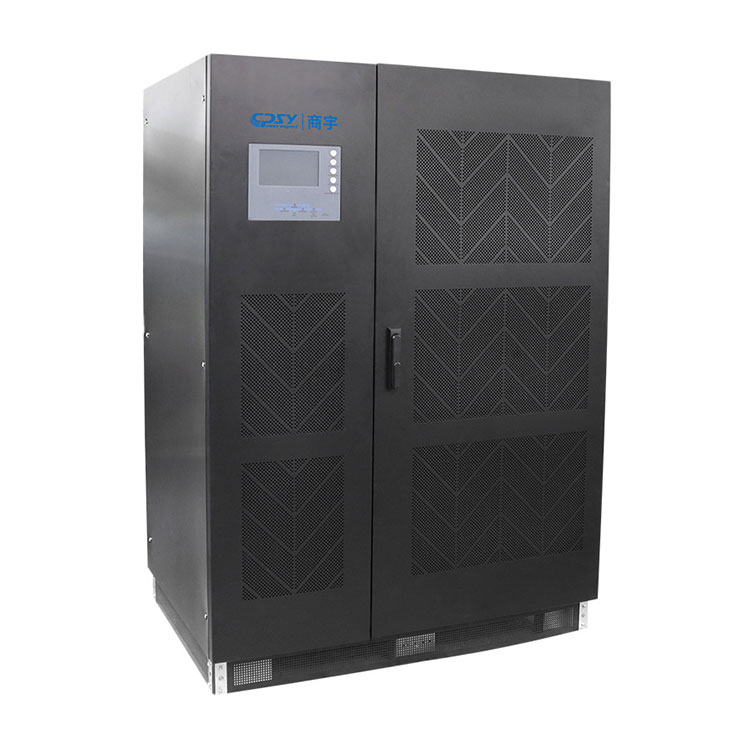

İzolasyon Trafolu Çevrimiçi UPS

CPSY® Online, İzolasyon Trafosu ile güncelleniyor

Bu İzolasyon Transformatörlü CPSY® 120KVA LCD Online up'lar, CE, ROHS, IEC, BS,UL,TUV, SAA standartlarına uygun ve 2 yıl garantiyle gelen yüksek kaliteli ups ürünlerinin en son buluşudur. İzolasyon Transformatörlü CPSY® 120KVA LCD Online up'lar, kurulumu ve bakımı kolay olan, en zorlu güç gereksinimlerini karşılamak üzere tasarlanmış metal + PCBA'dan yapılmıştır. En son yüksek enerji verimliliği teknolojisini ve yüksek güç yoğunluğu teknolojisini birleştirerek UPS ürünleri için küçük boyut, istikrarlı performans ve rekabetçi fiyat sağlar.

CPSY® GP33 serisi İzolasyon Transformatörü Parametresi (Şartname) ile Çevrimiçi UPS'ler

CPSY® GP33 serisi İzolasyon Trafosu Özelliği ve Uygulaması ile Çevrimiçi UPS'ler

CPSY® GP33 serisi İzolasyon Transformatörü ile çevrimiçi up'lar

Model numarası.:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

UPS güç aralığı: 10KVA~600KVA

Özellikler:

--Standart çıkış izolasyon transformatörü.Opsiyonel giriş izolasyon transformatörü

-PM2.1 teknolojisi böcek geçirmez, su geçirmez, gürültü ve toz geçirmez

-3 paralel işlevi destekler, İsteğe bağlı N+X paralel yedekleme

-Uzun süreli modeller için 8A gibi ayarlanabilir şarj akımı

--Mükemmel endüstriyel çevre koruma performansı

-Gerçek çift dönüşüm DSP teknolojisi, yüksek güvenilirlik

-Enerji tasarrufu için Eco modunda çalışma (ECO)

-Çıkış ayarlanabilir 200/208/220/230/240VAC

-Toz gazlı bez Seviyesi IP20-IP51 arası

-Acil kapatma fonksiyonu (EPO)

-Jeneratör uyumlu

Başvuru:

Endüstri

Süreçler

Altyapı

Sağlık hizmeti

Hizmet Sektörü

Telekomünikasyon

İzole transformatör ile gömülü, 10kva-600kva arası GP33 serisi üç fazlı UPS çözümü, özellikle endüstriyel uygulamalar olmak üzere zorlu ortamlar için tasarlanmıştır. 0,97'ye varan yüksek güç faktörü, tam DSP kontrolü ve çevrimiçi çift dönüşüm tasarımıyla, endüstriyel tesisler ve kritik görev sistemleri için yüksek düzeyde güvenilirlik ve koruma sunarak maksimum güç güvenilirliği sağlayabilir.

Genel Özellikler

● Çevrimiçi çift dönüşüm

● Tam DSP kontrolü

● Yüksek güç faktörü: 0,9

● Geniş giriş uyarlanabilirliği:(380Va/400Vac/415Vac) (-25%/+20%)

● Optimize edilmiş pil yönetimi, kendi kendini test etme ve esnek pil yapılandırması

● N+X paralel yedeklilik

● Güçlü aşırı yük kapasitesi: 60/10/1 dakika boyunca %110/%125/%150 aşırı yük.

● Güç girişi

● Jeneratör modu

● LBS senkronizasyonu

● Çoklu koruma

● Kullanıcı dostu ağ yönetimi

Avantajları

Yüksek kaliteli güç kaynağı

VFI modunda kalıcı çalışma (çevrimiçi çift dönüştürme).

Tüm yük koşullarında çıkış voltajı hassasiyeti.

Anormal yük koşullarına dayanacak yüksek aşırı yük kapasitesi.

Alt dağıtımda seçicilik için koruyucu cihazların seçimini kolaylaştıran çok yüksek kısa devre akım kapasitesi.

DC devresi ile yük çıkışı arasında tam galvanik izolasyon sağlamak için invertör çıkışına monte edilmiş bir izolasyon transformatörü. Bu yalıtım aynı zamanda farklı kaynaklardan beslendiklerinde iki giriş arasında ayrım sağlar.

Sinüzoidal ThdU çıkış voltajı doğrusal yüklerde < %2 ve doğrusal olmayan yüklerde < %4.

Yüksek kullanılabilirlik

Sahada kanıtlanmış teknoloji.

Havalandırma sistemi gibi temel işlevlerin yedekli olduğu hataya dayanıklı mimari.

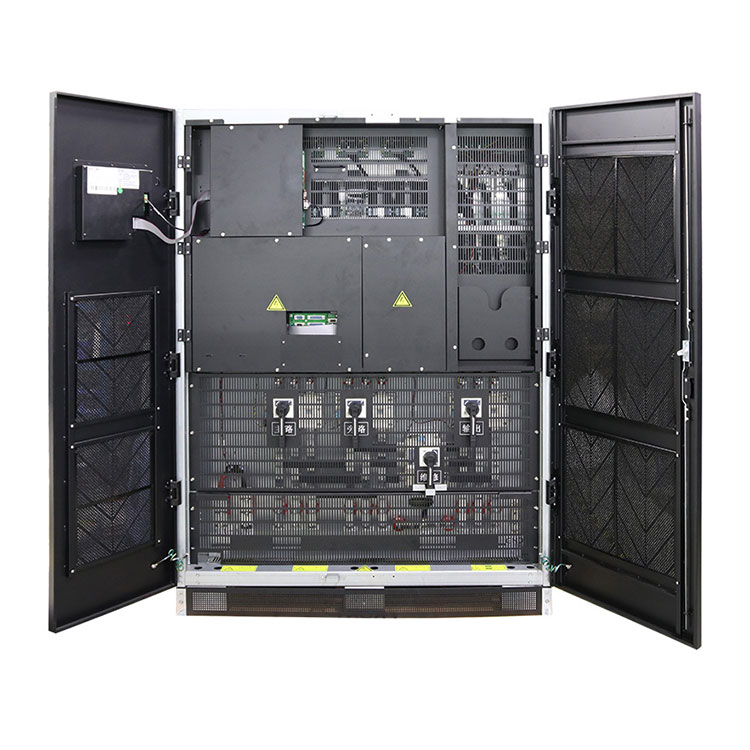

Kolay bakım yapılabilirlik, çekilebilir alt montajlar ve tüm bileşenlere önden erişim sayesinde MTTR'yi azaltır.

Doğru teşhis, yüke güç beslemesini garanti eder.

Paralel sistemler için kademeli arıza önleme.

Endüstriyel ortamlar için mekanik ve elektriksel sağlamlık.

IGBT invertörün yumuşak başlatma özelliği (yükseltme), jeneratör seti ile bile iyi bir çalışmaya izin verir.

Farklı endüstriyel ortamlara uyum sağlayacak şekilde özel olarak tasarlanmıştır: yüksek IP koruma seçenekleri, yüksek tepe akım kapasitesi, uzun yedekleme süresi…

Uygun maliyetli ekipman

"Temiz" IGBT doğrultucu şunları sağlar:

- yüksek verimlilik,

- yüksek ve sabit bir giriş gücü faktörü,

- düşük bir THDi.

Bu özellikler, yukarı akış ağ altyapısının boyutlarının sınırlandırılmasına yardımcı olur.

Ek kayıplar olmadan yeni nötr sistemi oluşturma imkanı (yalnızca by-pass hattında ilave transformatör gereklidir).

Yüksek kısa devre kapasitesi, aşağı yöndeki koruyucu cihazları basitleştirir.

Yüksek güç yoğunluğu: Küçük kaplama alanı tesislerinizde yerden tasarruf etmenizi sağlar.

Redresörün şebeke bağlantısı sadece 3 kablo gerektirir (nötr yok).

UPS'e akü bağlantısı yalnızca 2 kablo gerektirir.

Kullanıcı dostu operasyon

Daha ergonomik çalışma için grafik ekranlı kontrol paneli.

İşletim gereksinimlerinizin gelişimini yükseltmek için bir dizi "com-slot" eklenti iletişim arayüzü.

Basitleştirilmiş bakım

Gelişmiş bir teşhis sistemi.

Uzaktan bakım merkezine bağlı bir uzaktan erişim cihazı.

Alt montajlara ve bileşenlere kolay erişim, testleri kolaylaştırır ve bakım süresini (MTTR) azaltır.

CPSY® 500KVA LCD 3/3 Fazlı endüstriyel ups Ayrıntılar

Benzerleriyle karşılaştırıldığında CPSY® 3/3 Faz endüstriyel avantajları aşağıdaki gibidir:

1. Diğer eşler yükün yalnızca %70'ini yüksüz olarak anında değiştirebilirken, CPSY yüksüz olarak tam yükü anında değiştirebilir ve doğrusal olmayan yükler için güçlü bir yük taşıma kapasitesine sahiptir.

2. Diğer eşler tek DSP kontrol modudur, CPSY ise çift DSP kontrol modudur

3. Diğer akranların değişken şarjı otomatik olarak dönüştürülemez, ancak CPSY otomatik olarak değişken şarja geçiyor ve pil düzenli olarak kendi kendine test ediliyor

4. Diğer eşler 2-4 üniteyi paralelleyebilirken CPSY 6-8 üniteyi paralelleyebilir

5. Diğer muadilleri tek bir yardımcı güç kaynağı sistemine sahipken CPSY, yardımcı güç arıza korumasına sahip yedekli bir ikili yardımcı güç kaynağı sistemidir.

6. CPSY çift bara sistemini, bara aşırı gerilim korumasını destekler, diğer akranlar bunu desteklemez

7. Doğrusal olmayan yük dalga biçimi bozulmasıyla ilgili olarak, CPSY parametresi ve gerçek değerin her ikisi de THDV≤%4-%5 iken diğer eşler parametrede THDV≤%5 gösterir, ancak gerçek THDV≤%6-%8'dir.

8. Diğer eşler rölelerin statik anahtarlarını kullanırken CPSY, daha güçlü darbe direncine sahip SCR tristörlerin statik anahtarlarını kullanır.

9. Kalite bizim kültürümüzdür. CPSY UPS bileşenlerinin %90'ı, iyi performanslarını garantilemek için Fairchild, Infineon, Onsemi, TI, NXP ve diğer tanınmış A sınıfı malzemeleri kullanır. Daha da önemlisi, CPSY UPS'in arıza tespit oranı ≦%0,2 -%0,5 iken diğer eşlerin arıza tespit oranı ≦%0,5 -%1'dir.

10. CPSY düşük frekanslı endüstriyel UPS 25 yıldan fazla kullanılabilir ve genellikle 5-7 yıl sonra arızalanır; emsallerinin düşük frekanslı endüstriyel UPS'leri 15 yıl üzeri kullanılabilirken, genellikle 2-3 yıl sonra arızalanır. CPSY up'ların işletme maliyeti her gün emsallerine göre çok daha düşüktür.

Benzerleriyle karşılaştırıldığında CPSY® 3/3 Faz endüstriyel avantajları aşağıdaki gibidir:

Temel Özellikler (Transformatör Tabanlı UPS 10~400KVA 3:3):

Yüksek güvenilirlik yapılandırması

Çift çevrimli çevrimiçi tasarım, temiz sinüs dalgası kaynakları, frekans izleme, faz kilitli, voltaj regülasyonu, düşük bozulma, güç dalgalanması girişimi yok, bypass modu mevcut, dahili manuel bakım bypass anahtarı, kilitlemelerle otomatik mod değiştirme, gözetimsiz çalışma, soğuk başlatma işlevi.

N+X paralel yedeklilik

Dengesiz derecelendirmeli paralelleme teknolojisi, 8'e kadar paralel ünite, otomatik yük paylaşımı, esnek yapılandırma ve güncelleme.

Geniş giriş aralığı

%20'ye varan giriş voltajı aralığı, düşük pil modu anahtarlama frekansı, uzun pil ömrü, 45Hz ~ 65Hz otomatik algılama, yerel jeneratörlerle yüksek uyumluluk.

Dijital Kontrol

2 DSP kontrol ünitesi, akıllı akü yönetim teknolojisi, otomatik akü dalgalı şarj değişimi, kontrol paneli üzerinden kullanılabilen I/O voltajı ayarları.

Kararlı Çalışma

Aşırı şebeke koşullarında kullanılabilen kararlı ve sürekli güç kaynağı, SPWM teknolojisi, 6. nesil IGBT modülü, isteğe bağlı izolasyon transformatörü, transformatör tabanlı konfigürasyon, faz kaybı direnci.

Kapsamlı Koruma

Çıkış aşırı yükü ve kısa devre koruması, akü arızası ve düşük voltaj koruması, akü aşırı şarj koruması, invertör aşırı sıcaklık koruması, otomatik bypass modu değiştirme, kendi kendine teşhis işlevi, uzaktan EPO işlevi.

Kullanıcı Dostu İletişim

İsteğe bağlı LED / LCD ekran, çalışma durumu ve istatistikleri ekranı, isteğe bağlı RS232 / RS485 arayüzü, harici SNMP adaptörü, uzaktan izleme ve yönetim mevcuttur.

CPSY GP33 Serisi en iyi 3 fazlı çevrimiçi transformatör tabanlı ups endüstriyel, DSP kontrol teknolojisini kullanan yüksek performanslı bir dijital UPS'dir. Kesintisiz güç kaynağı, yüklere yüksek kalitede güç sağlamak için şebeke ile kritik yükler arasına bağlanır.

IGBT teknolojisine sahip 3 Fazlı 380/400/415V 100kVA 100kW On-Line Çift Dönüşümlü UPS, güç kesintilerine karşı akü yedeklemesi ve AC güç koruması sağlar. Kritik BT veya kurumsal altyapı, telekom, LAN/WAN, güvenlik ve acil durum, finans ve hafif endüstriyel uygulamalar için en iyisidir.

GP33100K 3 fazlı çift çevrim çevrimiçi veri merkezi güvenliği 100kVA UPS güç kaynağı, çok geniş giriş voltajı aralığı, yüksek aşırı yük ve kısa devre kapasitesi ve entegre geri besleme koruması gibi son teknoloji elektrik performanslarını kullanarak mükemmel güç kalitesi sağlayarak elektrik ağınıza sorunsuz bir şekilde bağlanır. .

Bu IGBT UPS, işletme maliyeti tasarrufu sağlayan yüksek verimli çift dönüştürme teknolojisinden yararlanır. Çift dönüşüm modunda %93'e, ECO modunda ise %98'e kadar verimlilik elde ederek güç ve soğutma maliyetlerinizi azaltır.

Çıkış izolasyon transformatörü uyum sağlamak için yüksek güvenilirlik sağlar

Farklı zorlu endüstriyel ortamlara dayanıklıdır ve kritik

yükler %100 3 fazlı dengesiz yük, farklı uygulama türlerine uyum sağlar.

Çift güç kaynağı yedekliliği.

Geniş giriş voltaj aralığı, şebekeye yüksek uyumluluk sağlar ve

pil servis ömrünü uzatın Ana PCB kartı profesyonel

elektromanyetik koruma EMC'nin güvenilir performansını artırır

Çift hava kanalı tasarımı, korumak için iyi bir soğutma sunar

Bileşenler ve servis ömrünü uzatın.

– Gerçek galvanik izolasyon transformatörü tasarımı

– Çıkış gücü faktörü 1,0

- Küçük ayak izi

– Yüksek Verimlilik %95

– Tüm Seriler Dokunmatik Ekran Tasarımı

– DSP teknolojisi yüksek güvenilirliği garanti eder

İzole transformatör ile gömülü, 10kva-20kva arası UID üç fazlı UPS çözümü, özellikle endüstriyel uygulamalar olmak üzere zorlu ortamlar için tasarlanmıştır. 0,97'ye varan yüksek güç faktörü, tam DSP kontrolü ve çevrimiçi çift dönüşüm tasarımıyla, endüstriyel tesisler ve kritik görev sistemleri için yüksek düzeyde güvenilirlik ve koruma sunarak maksimum güç güvenilirliği sağlayabilir.

Genel Özellikler

● Çevrimiçi çift dönüşüm

● Tam DSP kontrolü

● Yüksek güç faktörü:0,9

● Geniş giriş uyarlanabilirliği:(380Va/400Vac/415Vac) (-25%/+20%)

● Optimize edilmiş pil yönetimi, kendi kendine test ve esnek pil yapılandırması

● N+X paralel yedeklilik

● Güçlü aşırı yük kapasitesi: 60/10/1 dakika boyunca %110/%125/%150 aşırı yük.

● Güç girişi

● Jeneratör modu

● LBS senkronizasyonu

● Çoklu koruma

● Kullanıcı dostu ağ yönetimi

CPSY UPS Power, enerji dönüşümünde kayıtlı 70'in üzerinde teknoloji patenti ile on yıl boyunca kesintisiz güç kaynağı (UPS) sistemlerini başarıyla tasarladı ve üretti. Benzersiz bir şekilde 3 fazlı UPS serimiz, en zorlu ortam konumlarında bile son derece güvenilir güç kaynağını güvence altına almak için üstün kaliteli çözümler sunma konusunda yıllar boyunca edinilen uzmanlık.

Petrol ve Gaz platformlarından endüstriyel tesislere ve nükleer enerji istasyonlarının yanı sıra sunucu odaları veya veri merkezlerine kadar, ürün yelpazemizde güç kaynağınızı koruyan, iş sürekliliğinizi garantileyen ve yatırımlarınızı koruyan doğru bağımsız veya modüler sistemleri bulacaksınız. .
