Dış Mekan Entegre Dolap

Shangyu CPSY®, özellikle önemli dış mekan ağ sistemleri için akıllı bir dış mekan entegre kabini uyarlamak amacıyla mevcut olgun uygulama ürünleri ve satış ürünlerinin kurulum, hata ayıklama, bakım ve yönetim uygulama deneyimini birleştirir. Dış mekan entegre kabinleri, UPS, güç dağıtımı, soğutma, kabinler, yangından korunma vb. gibi birden fazla alt sistem dahil olmak üzere veri merkezi altyapı ürünlerini derinlemesine entegre eder ve izleme sistemi aracılığıyla tüm sistemlerin genel yönetimini sağlayarak tasarım ve inşaat sürecini basitleştirir. Dış kutu, iç metal iş parçası ve aksesuar montajından oluşan 1,5 mm'den daha kalın sıcak daldırma galvanizli sac kullanır. Ağırlıklı olarak DSLAM aşağı hareket noktaları, kablosuz iletişim baz istasyonları, enerji dağıtımı, şehir içi ulaşım, yeni nesil 5G iletişim sistemleri ve ağlar için kullanılmaktadır. Kapsamlı iş erişimi, iletim anahtarlama istasyonu, acil durum iletişim iletimi vb. çatılar, caddeler, dağlık alanlar, demiryolları boyunca ve yüksek ve düşük sıcaklıktaki ortamlar gibi çeşitli dış mekan ortamlarına uyum sağlayarak müşterilerin enerji tasarrufu ve emisyon azaltma ihtiyaçlarını karşılar. hızlı dağıtım ve çoklu senaryo uyarlama ihtiyaçları.

CPSY® Dış Mekan Entegre Kabin

Çok sayıda yeni iletişim kullanıcısının gelişmesi, mobil bant genişliğinin sürekli iyileştirilmesi ve iletişim hizmetlerinin yenilenmesiyle birlikte iletişim ağı inşasına yönelik talepler olmaya devam edecektir. Dış mekan entegre kabinleri, iletişim sitesi ana ekipmanının entegrasyonu ve minyatürleştirilmesi, destekleyici bileşenlerin modülerleştirilmesi ve Enerji tasarrufu ve emisyon azaltımına yönelik endüstri geliştirme eğilimi, müşteri sahaları üzerindeki bilgi edinme baskısını azaltır ve esnek genişleme için müşteri ihtiyaçlarını karşılamak üzere tasarlanmıştır. ve hızlı düzen. Dış mekan entegre kabini çok iyi bir ısı yalıtım performansına sahiptir ve dış mekan iklim koşullarında dahili iletişim ekipmanları için mekanik ve çevresel koruma sağlayan A kabininde doğrudan iletişim sistemlerinde kullanılır. Fabrikada üretilmesi, taşınması ve şantiyeye kurulumunun kolay olması, yetkili personelin girişine ve çalışmasına olanak sağlamasıyla karakterize edilir. Ana ekipmanı, sistem güç kaynağını, iletişim DC güç dağıtımını, ortam izlemeyi, soğutma ekipmanını, aküleri ve yıldırımdan korunma topraklamasını entegre edebilen bir kabin ve baz istasyonu için dış mekan çalışma ortamı ve güvenlik yönetimi sağlayan entegre bir kabindir.

Shangyu CPSY® dış mekan entegre kabini, dış kutu, dahili sac parçalar, endüstriyel klima, güç dağıtım ünitesi, anahtarlamalı güç kaynağı, UPS, yedek pil ve diğer aksesuarlardan oluşur. Metal kolon çerçeveli sandviç yapıyı benimser ve genel malzeme soğuk haddelenmiş/kaplamalı Çinko/paslanmaz çelik levha + EPS/PU sandviç panel veya farklı kalınlıklarda PEF yalıtım pamuğudur. Yüksek kaliteli soğuk haddelenmiş çelik levha veya paslanmaz çelikten yapılmıştır. Taban, kalınlığı 1,5 mm veya daha fazla olan çelik kompozit yapıdan veya sıcak daldırma galvanizli levhadan yapılmıştır. Yüzey anti-statik sprey plastik işleme işleminden yapılmıştır. İyi darbe direncine, hırsızlık önleme performansına ve yaşlanmaya karşı dayanıklıdır ve ulusal toz geçirmez ve su geçirmez sınıf IP56'yı geçmiştir. Dolap kapısı, sıkı bir kapı boşluğuna sahip gömülü bir yapıyı benimser. Kapı açılma açısı >110°'dir. Dolap kapısı bir sınır yapısı içerir. Kapı sınırlama cihazı, kapı "açık" durumdayken bir sınırlama fonksiyonuna sahiptir. Kapı kilidi, yapısı sağlam ve hırsızlığa karşı güçlü olan üç noktalı çekme çubuğu ve kilitleme parçası yapısını benimser. Kabinin içi fonksiyona göre ekipman bölmesi ve pil bölmesine ayrılmıştır. Dış mekan entegre kabinleri şunları içerir: 1. İletişim baz istasyonu dış mekan entegre kabinleri (ekipman kabinleri, güç kaynağı kabinleri, akü kabinleri, güç kabinleri, kapsamlı kabinler); 2. Radyo ve televizyon dış mekan entegre OLT kabinleri, güç ve elektrik dış mekan dolapları ve dış mekan geniş bant erişim kabinleri, dış mekan ağ dolapları, dış mekan sabit sıcaklık kabinleri, dış mekan yağmur geçirmez dolaplar, dış mekan küçük izleme istasyonu dolapları, dış mekan video gözetim güvenlik dolapları.

Ana teknik performans göstergeleri

1. Kullanım koşulları: ortam sıcaklığı -40°C~+60°C. Sıcaklık çok yüksekse güneşten koruma örtüsü takılması önerilir; ortam nemi ≤95﹪ (+40°C'de); atmosferik basınç 70kPa~106kPa;

2. Kabin, iki türe ayrılan bir sandviç yapıyı benimser: 1. Çift katmanlı metal levha + PEF izolasyon pamuğu; 2. Sac çerçeve + 45mm kalınlığında EPS/PU sandviç panel.

3. Kabin malzemesi: 1,5 mm kalınlığında soğuk haddelenmiş çelik levha/galvanizli levha/alüminyum levha/paslanmaz çelik levha + 10-40 mm kalınlığında PEF yalıtımlı pamuk/45 mm kalınlığında EPS renkli çelik sandviç panel, U sütunu 2 mm, yük taşıyan çerçeve 1.5 mm, dekorasyon ve Toz geçirmez parçalar 1,2 mm; yüzey işleme: yağdan arındırma, pas giderme ve dekapaj, pas önleyici fosfatlama (veya galvanizleme), plastik püskürtme

4. Dolap bileşimi: dolap + dolap kapısı + taban + üst kapak + raf + dolap kilidi, fotovoltaik + enerji depolama + DC şarj yığını (isteğe bağlı)

5. Dolap tipi: 1/2/3 ünite, bir kabin, ön tek kapılı veya ön ve arka kapı (isteğe bağlı)

6. Kapı ve kapı kilidi: Dolap kapısı, sıkı bir kapı boşluğuna sahip yerleşik bir yapıyı benimser; kapı açılma açısı >110°'dir ve sınır yapısı güçlü hırsızlık önleme özelliklerine sahiptir; kapı kilidi, bir çekme çubuğu ve bir kilitleme parçası ile bir asma kilit veya Elektronik kilitten (isteğe bağlı) oluşan üç noktalı bir yapıya sahiptir.

7. Mekanik dayanıklılık: Kabin ≥600 kg'lık bir yük taşıyabilir, her yüzey > 980 N'lik bir dikey basınca dayanabilir ve kapı açıldıktan sonra en dış uç > 200 N'lik bir dikey basınca dayanabilir.

8. Topraklama kablosundaki bakır çekirdeğin kesit alanı >16-50㎟ olmalı ve algılama direnci <0,1Q olmalıdır.

9. Kablo giriş yöntemi: alttan giriş ve çıkış. AC hatları, DC hatları, sinyal hatları ve topraklama kabloları ayrı ayrı yönlendirilmeli ve ayrı ayrı bağlanmalıdır;

10. Ekipman kurulum yöntemi: Ekipman kabinine 19/21 inçlik ayarlanabilir standart bir raf takılıdır.

11. Soğutma yöntemi: ısı değişimi veya klima (AC1500W), fan + klima

12. Özelleştirilmiş hizmetler: boyut özelleştirme, iç yapı özelleştirme, kabin rengi özelleştirme, varsayılan RAL7035 uluslararası gri, profesyonel dış mekan toz püskürtme

13. Kurulum yöntemi: iç veya dış mekan, kabin taban kalınlığı ≥2.0mm sıcak daldırma galvanizli çelik levha, kabin taban yüksekliği ≥200mm, hayvan ihlalini önlemek için tabanın etrafına yerleştirilmiş perdeler

13. Ana devre tipi: üç fazlı köprü, çift anti-yıldız; doğrultucu bileşenleri: tristör, diyot, aynı koldaki bileşenlerin akım eşitsiz katsayısı: <0,15

15. Tek bir kabindeki darbe sayısı: 6, 12, 24 darbe (doğrultucu transformatörünün faz kaydırması ile birlikte çoklu doğrultucu kabinleri eşdeğer 36, 48, 60, 72 darbe oluşturabilir)

16. Dayanım gerilimi: Topraklama cihazı ile kutunun metal iş parçası arasındaki dayanım gerilimi 3000V (DC)/1 dakikadan az değildir;

17. Sıcaklık kontrol sistemi: Kabin ekipmanı çalışırken çok fazla ısı üretecek, kabin içindeki sıcaklığın yükselmesine neden olacak, elektronik bileşenlerin servis ömrünü kısaltacak ve hatta arıza sürelerine neden olacaktır. Bu nedenle, iletişim ekipmanının normal çalışmasını sağlamak ve aynı zamanda elektronik ekipmanın servis ömrünü ve güvenilirliğini artırmak için kabindeki sıcaklığı kontrol etmek için sıcaklık kontrol ekipmanı kullanılmalıdır.

18. Yalıtım direnci: Topraklama cihazı ile kutunun altın iş parçası arasındaki yalıtım direnci 2X104M /500V (DC)'den az değildir;

19. Kompresörlü klima: DC 300W-1500W klima (isteğe bağlı)

20. Isı yalıtım katmanı kalınlığı: 50mm, iyi ısı yalıtım performansı, ısı iletkenliği <0,472/(m2.k); kabin koruma seviyesi: IP56;

21. Tüm iletken bara örtüşmeleri, Ral.6'dan daha iyi pürüzlülük, 25μm'den daha iyi düzlük, düşük kontak direnci ve düşük güç kaybı ile frezelenmiştir.

22. Entegre kabin, bilgisayar odası için gerekli olan soğutma sistemi, kabin sistemi, güç dağıtım sistemi, kesintisiz güç kaynağı, dinamik ortam izleme sistemi ve kablolama sistemini entegre eder. Endüstri ve yayıncılık tarafından önceden belirlenir ve veri merkezi hizmetlerinin hızlı bir şekilde başlatılmasının ihtiyaçlarını karşılamak için sahada hızlı bir şekilde tasarlanabilir.

CPSY® Dış Mekan Entegre Kabin Parametresi (Şartname)

CPSY® Dış Mekan Entegre Kabin Özelliği ve Uygulaması

Özellikler:

1. Kilit açma yetkisini uzaktan yetkilendirebilir, kapı kilidi durumunu, kapı kilidinin açılma ve kapanma süresini ve kilit açma bilgilerini uzaktan izleyebilir ve kaydedebilir.

2. Kabin kaynak, montaj ve montaj yöntemlerini benimser. Yapı sağlam bir şekilde kaynaklanmıştır ve iyi bir yük taşıma kapasitesine sahiptir. Dağ tepelerinde ve çatılarda birden fazla senaryoda kuruluma uygundur. Ölçeklenebilir ve üçüncü taraf platformlara bağlanabilir.

3. Kabinin yerel olarak aşırı ısınmasını etkili bir şekilde önlemek için alüminyum alaşımlı veya paslanmaz çelik bir kabin oluşturmak için tam CNC işlemeyi kullanın; paslanmayı, korozyonu, tozu, güneşi ve yağmuru önlemek için kabinin tamamı plastikle püskürtülür veya boyanır.

4. Entegre tasarım, hızlı dağıtım, tak ve çalıştır, yüksek entegrasyon, az yer kaplayan, kısa inşaat süresi, yerden tasarruf, kolay genişletme ve geçiş, düşük inşaat maliyeti ve düşük güç tüketimi

5. Güç dağıtımı, güç, soğutma vb. modüler tasarımı, isteğe bağlı konfigürasyon, yüksek güvenilirlik, bakım gerektirmez, tek tıklamayla başlatma ve durdurma, hızlı montaj, çoklu senaryo eşleştirme; çeşitli güç sistemi kombinasyonlarına uyarlanabilir, bu da yükseltmeleri kolaylaştırır

6. Tamamen sızdırmaz tasarım, çevre dostu, ısı yalıtımı ve enerji tasarrufu, üstün performans, yalıtım ve antistatik, toz geçirmez ve korozyon önleyici, doğrultucu ekipmanının güvenliğini artırır ve servis ömrünü uzatır.

7. Yüksek performanslı ısı dağıtma çözümü, kapıya monteli/yana monteli endüstriyel klimalar, endüstriyel sınıf havalandırma ekipmanı, hava soğutma ve yalıtım katmanı tasarımı, istikrarlı ve güvenilir, uzun ömür, daha düşük sıcaklık ve sabit sıcaklık ve nemi koruyun kabine

8. Hırsızlığa karşı dış mekan dolap kapı kilidi, IP56 yüksek koruma seviyesi, zorlu dış ortamlar ve çeşitli hava koşullarıyla mükemmel şekilde başa çıkabilir.

7. Tam koruma önlemleri, kabindeki hava sıcaklığı, nem, su sıcaklığı, su basıncı, su akışı, su sızıntısı, hava hacmi, bileşen sıcaklığı vb. gerçek zamanlı izleme, siteyi incelemeye gerek yok.

9. Hırsızlığa karşı akıllı kapı kilidi, kamera yakalama; yağmuru önlemek için üst kısım aşağıya doğru eğimlidir ve kablo girişindeki toz geçirmez ağ böcekleri ve tozu önler, temizlenmesi ve onarılması kolaydır ve korozyona dayanıklıdır.

10. Kararlı ve güvenilir dinamik ortam izleme, çok yönlü alarm sinyali algılama, gerçek zamanlı alarm bilgileri raporlama; elektrik kesintisi, elektrik kesintisi, erişim kontrolü, sıcaklık, nem, duman, suya daldırma, akü voltajı vb. alarmları gerçekleştirebilir ve yükleyebilir (opsiyonel).

11. Üst düzey bir tasarımı benimseyen tekli dolapların ve ortak dolapların yapısı, ayrılmış kurulum arayüzleriyle aynıdır. Klimalar ihtiyaca göre artırılıp azaltılabilmektedir. Ürünün genişletilmesi kolaydır, basınca ve deformasyona dayanıklıdır; bileşen presleme bağlantısı dengeli bir sabit kuvvet tasarımını ve çift yalıtımı benimser;

12. Akıllı tek tıklamayla hata ayıklama, verimli çalışma, yüksek verimli düzeltme modülü, sıcaklık kontrol tasarımı ve saha düzeyinde enerji verimliliği analizi ve yönetimi ile donatılmış, çalışmayı daha verimli hale getirir.

13. Özelleştirmeyi kabul edin, farklı projelerin farklı özelliklerini birleştirin ve özelleştirmek için ortamları kullanın, sahadaki ihtiyaçlara daha uygun hale getirin ve müşteri memnuniyetini zamanında ve verimli bir şekilde elde edin.

14. Kabinin büyük kapasitesi, çok kapılı yapısı, esnek iç kurulum alanı ve görünüm tasarımı, kolay kurulum ve bakımı vardır ve kabindeki yakın izleme ve yanıt daha zamanında, doğru ve etkilidir;

15. Çeşitli çevre birimlerini destekleyen Kategori 6 arayüzleriyle standart olarak gelir; harici bir acil durum güç kaynağı arayüzü ayrılmıştır ve dahili cihazlar, bir elektrik kesintisi sırasında harici bir güç kaynağı sistemi tarafından çalıştırılabilir.

16. Alev geciktirici kablolar, isteğe bağlı AC güç dağıtımı veya DC güç dağıtım ünitesi (DC-48V aydınlatma armatürleri) kullanın; Yedek güç kaynağı olarak isteğe bağlı lityum pil/kurşun-asit pil (isteğe bağlı)

17. Makul düzen, esnek kablolama yöntemleri, kablo girişinin kolay kullanımı ve bakımı, kablo olukları ve kablo yönetim rafları gibi sabitleme ve topraklama ile entegre elektrik kabloları ve AC/DC güç dağıtım sistemi.

18. Kabinetin kablo giriş yöntemi alttandır. Güç kablosu, sinyal kablosu ve optik kablonun bağımsız kablo giriş delikleri vardır ve birbirlerine müdahale etmezler.

19. Kabindeki ana ekipman, sıcaklık kontrol ekipmanı ve kablolama modülleri, gelecekteki kademeli bakımı kolaylaştırmak için ayrı bölmelerde tasarlanmıştır.

20. Yüksek verimli dış mekan güç kaynağı çözümü, basit saha kurulumu, kompakt sistem yapısı, kabin hızlı montajı destekler, çoklu enerji giriş ve çıkışını destekler, saha seçimini ve inşaatı kolaylaştırır.

21. Akıllı alarmlar, sınıflandırılmış zamana dayalı ve bölgesel raporlar, çeşitli türde bilgileri toplayabilir ve saha kaldırma projesinin genel teknik gereksinimlerini karşılayabilir; yerel alarmlar uzak alarmlara, yüksek hassasiyetli uzaktan merkezi izlemeye ve uzaktan alarm destek sayfalarına, e-postalara ve metin mesajlarına bağlanır.

22. Akıllı bağlantı, kapı açılması aydınlatma ve fotoğraf çekmeyle bağlantılıdır; sıcaklık sensörü klimayı başlatmak ve durdurmak için bağlanır, sıcaklık sensörü + klima durumu acil durum havalandırmasına bağlanır, sıcaklık sensörü + duman sensörü yangın söndürmeye bağlanır.

23. Akıllı algılama: çeşitli yetkili kapı açma yöntemleri, parmak izi, yüz ve şifre, isteğe bağlı sesli ve görsel alarmlar ve kameralarla birlikte kabin düzeyinde erişim kontrolü elektronik kilit ve kapı manyetik sensörü

24. Tüm saha kullanıcıları için akıllı işletme ve bakım, uzaktan saha operasyon izleme ve veri toplamanın yanı sıra operasyon raporu oluşturmayı gerçekleştirebilir, mobil APP'yi, gerçek zamanlı arıza tahminini ve hızlı konumlandırmayı destekleyebilir, operasyon ve bakım personelinin temel konulara odaklanmasına yardımcı olabilir. Sorunları zamanında, az sayıda kişinin görev başında olması ve uzaktan çalıştırma ve bakım ile sistem mühendisleri her zaman çevrimiçi yardım sağlar ve işletme ve bakım destek sistemi daha akıllıdır.

Ürün Standartları

Kilidin tahribat önleme performansı GA/T 73-1994'teki Sınıf B gerekliliklerini karşılar.

GB 4208-2008'deki IP55 gereksinimlerini karşılayın

GB 4208-2008'deki IP45 gereksinimlerini karşılayın

İletişim sistemleri için endüstri standardı YD/T1537-2015 dış mekan kabin testine uygundur

Standart YD 5083-2005/YD5096-2005 telekomünikasyon ekipmanı depreme dayanıklılık performans testi spesifikasyonlarına uygundur

GB5169.7 alev geciktirici test A gerekliliklerine uyun

Ulusal standart GB7260.1'in hidrojen boşaltma deliği alanı gereksinimlerine uyun

GA/T 73-1994 "Mekanik Hırsızlığa Karşı Kilit" kapsamındaki vandalizme karşı B Sınıfı gerekliliklerini karşılar

Uygulamalar:

ETC yüksek hızlı kesintisiz ücret toplama sistemlerinde, yüksek hızlı demiryolu hatlarında, ağ iletişimlerinde, otoyollarda, ulusal şebekelerde, şehir içi metrolarda, çevresel izlemede, yeni nesil 3G sistemleri de dahil olmak üzere kablosuz iletişim baz istasyonlarında, iletişim/ağ entegre hizmetlerinde yaygın olarak kullanılır erişim/iletim anahtarlama ofisleri istasyonu, acil durum iletişim/iletim, vb., kimya endüstrisi, eritme, kağıt yapımı, hidrojen üretimi, petrol, madencilik, askeri endüstri, bilimsel araştırma, radyo ve televizyon, izleme istasyonu, elektrik enerjisi, enerji, ulaşım, güvenlik, güç amplifikatörü, projeksiyon, aydınlatma kontrolü ve diğer endüstriler, iş satış noktaları (Telekomünikasyon, finans, enerji, radyo ve televizyon, perakende), küçük işletmeler, büyük işletmelerin şubeleri, hükümet, eğitim, tıbbi bakım, bulut bilişim uç veri merkezleri, endüstriyel ve ticari acil durum güç kaynakları, tepe noktası kaydırma, tepe noktası tıraşlama ve vadi doldurma, sistem genişletme, yeni enerji yumuşatma Çıkış, yüklere yüksek güçlü DC gücü sağlama vb. gibi çoğu uygulama senaryosu.

Servis sistemi:

1. Satış öncesi ürün örnekleri

--Uzman personel, müşteri ihtiyaçları konusunda derinlemesine araştırma yapar, müşteri ihtiyaçlarını tam olarak anlar ve ücretsiz olarak çizimler tasarlayıp üretir.

--Ücretsiz ürün broşürleri, numuneler, test raporları, fiyat teklifleri, nakliye iletişimi ve diğer hizmetleri sağlayın

2. Satışa yönelik inşaat hizmetleri

--Müşterinin talep ettiği teslim süresine göre üretim programını düzenlemek

--Üretim sürecinde kesinlikle kalite kontrolü yapın

--Güçlü lojistik desteği

3. Satış sonrası takip hizmeti

--Ürün kalitesi görüşlerinin takibi ve işlenmesi; Sorunları çözmelerine yardımcı olmak için kullanıcılara tekrar ziyaretler düzenlemek

--İnşaat ürünleri için test hizmetleri sağlayın ve eksik malzemeler ve yedek parçalar için şantiyeye ücretsiz ekspres teslimat sağlayın.

Kurulum Talimatları

1. Ağ planlamasının ihtiyaçlarına göre entegre kabin zemine, çatıya, yol kenarına, yamaçlara ve diğer alanlara monte edilebilir. Yere yakın veya tavana monte edilebilir. Sel tehlikesi olan alanlara kurulum yaparken, sel önleme gerekliliklerinin dikkate alınması gerekir.

Basit yapısı nedeniyle iki montaj yöntemini destekler: komple montaj (tüm sevkıyat yerinde kaldırma) ve montaj (parçaların teslim yerinde montaj):

Prefabrik: İhtiyaç halinde prefabrik entegre dolaplar üretim fabrikaları ve depolara entegre edilerek kurulumu yapılır. Kara taşımacılığı, deniz taşımacılığı veya hava taşımacılığı ihtiyaçlarını karşılayabildiği gibi, taşıma sırasında çarpma, titreşim ve kaldırma gereksinimlerini de karşılayabilmektedir.

Montajlı tip: Gerektiğinde entegre kabinin bileşenleri standart montaj için sahaya taşınabilir.

2. Entegre kabinin daha büyük gücü, daha kalın kablolar gerektirir ve hendek tasarlanırken kabloların kesit alanının tamamen dikkate alınması gerekir.

3. Dış kabinde aşağı doğru kablo girişi yöntemi kullanılır. Yabancı cisimlerin girmesini önlemek amacıyla dış kabinin yan tarafında kablo giriş deliği bulunmamakta olup, kablonun hendekten girilmesi gerekmektedir. Bu nedenle hendeklerin sahada önceden ayarlanması gerekir.

4. Hepsi bir arada kabinde alttan kablo girişi kullanılır ve hendek, yabancı maddelerin girmesini önlemek için gerekli toz geçirmez ve kemirgenlere dayanıklı tasarıma sahip olmalıdır. Dış kabinin normal çalışmasını etkileyecek kablo eskimesini ve kısa devreyi önlemek için hendekte gerekli su geçirmez ve neme dayanıklı tasarım gereklidir.

5. Hava nemi %95 olduğunda kabin kapısını açmayın. Yağmurlu veya nemli hava koşullarında dolap kapılarını açmaktan, bakım veya revizyon işlemlerinden kaçının

6. Kurulum işlemlerini yalnızca profesyoneller gerçekleştirebilir. Kurulum işlemi sırasında kullanım kılavuzundaki talimatlara kesinlikle uyun.

7. Kurulumdan önce, iç ve dış ön aşamaların tüm anahtarlarının bağlantısı kesilmeli, 15 dakika beklenmeli ve tümünün elektriksiz durumda olduğundan emin olunmalıdır.

8. Montaj işlemi sırasında tekrar açılmasını önlemek için bağlantısı kesilen konuma uyarı işareti bırakılmalıdır. Gerekli topraklama ve kısa devre bağlantıları gereklidir.

9. Personelin zarar görmesini önlemek için canlı parçaların gerektiği şekilde ele alınması ve yalıtım malzemeleriyle izole edilmesi gerekir.

10. Tüm giriş gücünü kestikten sonra, kontrol için kapıyı açmadan önce 35 dakika bekleyin. Kabin kapısını açmadan önce içeride elektrik olmadığından emin olun.

11. Normal koşullar altında, lütfen kapatmak için normal kapatma prosedürlerini kullanın. Acil durumlarda hızlı müdahale sağlamak ve insan güvenliğini ve ekipmanı korumak için acil kapatma kullanılmalıdır.

12. Yer seçerken genellikle havalandırması iyi olan bir alan seçilir ve açık bir alana veya zemine kurulur. Genellikle konut koridorlarına veya konut odalarına kurulması uygun değildir, aksi takdirde havalandırma ve ısı dağılımı etkisini etkileyecektir ve ekipman çalışırken gürültü sakinleri rahatsız edecektir. .

13. Dış mekan entegre kabininin bileşenleri, bileşenleri, parçaları, yardımcı ekipmanları ve kurulum arayüzlerinin tümü standart ve evrenseldir ve çoğunlukla metal malzemelerden yapılmıştır; Döşeme tipi kurulum kullanıldığında güvenilir bir kanal çelik tabanı veya çimento sağlanmalıdır. İskele alçak alanlardan ve yüksek tozlu alanlardan uzak tutulmalı ve nitelikli topraklama sıralarına sahip olmalıdır.

14. Harici sökme nedeniyle hırsızlığı önlemek için kabinin dışında açıkta kalan vidaların bulunmaması gerekir; Kabin, yağmur sızıntısının neden olduğu korozyonu daha iyi önleyebilen bir taban yapısı ve bir güneşlik ile donatılmıştır; kabin kapılarının birden fazla Tıklamalı kilit modunu kullanması gerekir.

CPSY® Dış Mekan Entegre Kabin Detayları

Benzerleriyle karşılaştırıldığında CPSY® Dış Mekan Entegre Kabinin avantajları aşağıdaki gibidir:

●Yüksek güvenlik, EMC/RFI koruması, depreme dayanıklılık seviyesi 8/9, yapısal dolap kapı kilidinin hırsızlığa karşı tasarımı, sökülemez ve yüksek anti-vandalizm katsayısı.

●Soğuk gadolinyum çelik levhadan veya çevre dostu kaplama levhadan yapılmış, iyi mekanik özelliklere, büyük yük taşıma kapasitesine, kompakt ve makul yapıya ve iyi değiştirilebilirliğe sahip yanmaz izolasyon güvenlik tasarımı.

●Kutu güneş koruması, yağmur koruması, korozyon direnci, iyi yangın direnci, yalıtım ve dayanıklılık özelliklerine sahiptir. Dış ortama tamamen uyarlanabilir ve 15 yıllık hizmet ömrüne sahiptir; bu, hava soğutmalı sistemlere göre %20'den daha fazladır.

●Standart 19 inç veya 21/23/24 inç raf tasarımını benimser veya talep üzerine genişletilebilen ve güçlü çok yönlülüğe sahip pil braketi vb. olarak tasarlanmıştır. Müşterinin fiili durumuna göre standart dışı sac sabit yapılar da yapılabilmektedir (opsiyonel).

●Yüksek koruma seviyesi, IP56 koruma seviyesi, düşük gürültü sabit sıcaklık kontrolü, kabinler arasındaki hücre sıcaklığı farkı ≤3°, sac yapısı ve kaynak yöntemi su geçirmez, toz geçirmez, korozyon ve UV direncini daha da artırır.

●Kurulumu kolaydır ve saha gereksinimlerine göre çatıya veya yol kenarına esnek bir şekilde monte edilebilir. İklime ve hava koşullarına karşı güçlü bir toleransa sahiptir ve çeşitli düşük sıcaklıktaki yağmur ve karlara, yüksek soğuk ve sıcağa, kum fırtınalarına ve rüzgarlı alanlara uyum sağlayabilir.

●Kabinde sabit bir sıcaklık etkisi elde etmek için yangına dayanıklı ve alev geciktirici yalıtım malzemeleri (kablolar, lastik şeritler, yalıtım pamuğu) kullanın ve bir sıcaklık kontrol sistemi (karışık ısı dağıtımı için fanlar, ısı eşanjörleri veya klimalar kullanarak) entegre edin .

●Akıllı yangın bağlantısı tasarımı, PACK seviyesinde yangın koruması, yakın uç tespiti, yangın söndürmeye otomatik tepki, hızlı, doğru, zamanında ve etkili, kayıpları en aza indirebilir;

●Zamandan, işçilikten ve yerden tasarruf edin. Geleneksel dolaplarla karşılaştırıldığında, dış mekan entegre dolapları daha küçük bir alan kaplar - %90'dan daha fazla azaltılır, inşaat süresi kısaltılır - önceki sürenin 1/10'una kısaltılır ve her işlevsel modül arasındaki ünite sayısı azaltılır. Yol arıza noktaları, sistemler arasındaki uyumluluğu büyük ölçüde artırır.

●Görsel izleme, yüksek entegrasyon, uzaktan merkezi yönetim, çoklu voltaj çıkışı, n+1 yedekleme ve sektörün tek çevresel izleme BT ürün bilgi güvenliği sertifikasyonunu geçmiştir.

●Gözetimsiz, gerçek zamanlı veri kontrolü, yerel büyük ekranlarda, mobil uygulamalarda ve WEP tarayıcılarında çok kanallı görüntüleme ve birden fazla alan ve kabinde merkezi ağ bağlantısı desteği.

●Kaynaklı yapı ve dış mekan elektrostatik püskürtme tozu işleminin kullanılması, kabinin mekanik mukavemetini, sağlamlığını ve korozyona dayanıklı güvenilirliğini sağlar.

●Çift musluklu yardımcı kaynak transformatör tasarımı, birincil taraf 480Vac veya 400Vac güç kaynağına bağlanabilir ve 2 ana şebeke voltajıyla uyumludur.

Entegrasyon, operatörlerin arazi kirasını ve yönetim sistemi yazılımını önemli ölçüde azaltabilir

●Mühendislik kurulumu son derece basittir, tüm alt sistemler kabine önceden monte edilmiştir, fabrikada tamamen hata ayıklanmıştır, ürün bir bütün olarak paketlenip taşınır ve yerinde kurulum 2 saatte tamamlanır.

Dış mekan entegre dolaplarının sınıflandırılması

--Fonksiyonel sınıflandırmaya göre dış mekan entegre kabinleri ekipman kabinleri (ekipman kabinleri) ve akü kabinleri (akü kabinleri) olarak ikiye ayrılır.

(1) Ekipman kabini: Ekipman kabini, ısı dağıtımı için klima veya havalandırma kullanır (ısı eşanjörleri, ısı dağıtım ekipmanı olarak da kullanılabilir), MTBF≥50000h-250000h, ekipman kabini, kabinin sağ tarafına dağıtılır ve Ekipman alanının ısı yalıtımını kolaylaştırmak için pil bölmesinden bir bölme ile ayrılmıştır.

(2) Akü kabini: Endüstriyel ve ticari alanlardaki tüm sabit yükler için güvenilir enerji beslemesi sağlamayı amaçlayan akülerin kurulumu için kullanılır. Kontrol ünitesi ile arayüz aracılığıyla çeşitli uygulamalar esnek bir şekilde yapılandırılabilir ve akü sisteminin çalışma verileri diğer ekipmanlarla değiştirilebilir, akü kabini ısıyı dağıtmak için klima veya yarı iletken soğutma kullanır. Kabinin dış panelleri ısı yalıtım etkisini sağlamak için ısı yalıtım pamuğu ile yapıştırılmıştır. Kabin ayrıca güneş koruması ve su geçirmezlik etkisi elde etmek için bir güneşlik ile donatılmıştır. Kabin, pilin ürettiği zararlı gazları serbest bırakacak bir egzoz cihazı ile donatılmıştır.

--- Boyuta, kurulum ve taşıma yerine göre iki tipe ayrılabilir: entegre tip ve montajlı tip.

Genel dış mekan entegre iletişim bilgisayar odası fabrikada monte edilmiştir ve geniş bant erişimi ve uzak modül bilgisayar odası projeleri için daha uygundur.

Prefabrik bilgisayar odası kurulum noktasında yerinde kurulup yapılabileceği için uygun olan her türlü kurulum yeri ve projesine uygulanabilmektedir.

--Fonksiyonel sınıflandırmaya göre dış mekan entegre kabinleri BT servis kabinleri ve ETC kabinleri olarak ikiye ayrılır.

BT hizmet dolapları, veri merkezi bilgisayar odalarında, esas olarak sunucuları ve anahtarları yapılandırmak için kullanılır;

ETC kabini aşağıdaki özelliklere sahiptir:

(1) ETC kabinlerinin çeşitli karmaşık iklim ortamlarına uyum sağlaması gerekir: güneşe maruz kalma, toz geçirmez, su geçirmez, neme dayanıklı, küflenmeye dayanıklı, tuz serpintisine dayanıklı, paslanmaya dayanıklı ve rüzgara ve depreme dayanıklı olmalıdır.

(2) Sahada hızlı bir şekilde kurulabilen "montajlı modüler" in yenilikçi yapısal tasarımı benimsenmiştir. Her işlevsel modül adım adım kurulur ve kablo olukları, delikler ve takılabilir terminaller ayrılır; ekipmanın kurulumu kolaydır ve kablo yönlendirmesi kullanışlı ve güzeldir.

(3) Güç dönüştürme kaynağı, UPS güç kaynağı (N+1) ve akü ekipmanı, klima ekipmanı, güç dağıtım ekipmanı, ağ iletim ekipmanı, çevresel izleme ekipmanı, yıldırımdan korunma, yangından korunma, akıllı erişim kontrolü, dinamik ortam izleme verilerini entegre edin toplama/alarm/ Kamera ünitesi ve akıllı sıcaklık kontrolü gibi birden fazla işlevsel modülü bir araya getirir ve hırsızlık önleme, toz geçirmez, su geçirmez, korozyon önleyici, yüksek güvenilirlik, yüksek entegrasyon, kolay bakım, uzun güç özelliklerine sahiptir. depolama kapasitesi, gerçek zamanlı izleme, akıllı erken uyarı vb.

(4) Esas olarak köprü hattı kontrol makineleri, endüstriyel anahtarlar, geçiş ücreti sistemi PC'leri ve diğer ekipmanlar için entegre depolama sağlar ve önemli yol kenarı üretim ekipmanlarının güvenilir şekilde çalışmasını sağlamak için portal ekipmanı için güvenilir güç kaynağı ve yedekleme sağlar.

(5) ETC kabini, geçiş ücreti sistemi bilgisayarı, şerit kontrolörü, anten kontrolörü, RSU (Yol Tarafı Birimi) ve diğer iş ekipmanlarını içerir. Farklı illerdeki otoyolların kendine özel gereksinimleri olup, tek kabinli, çift kabinli ve üç kabinli makineler tasarlanmaktadır. tatmin etmek için yazın.

(6) Uzaktan ağ yönetimi işlevi Yitong Technology'nin otoyol entegre akıllı kabini tarafından desteklenen arka uç ekipman işletimi ve bakım yönetim sistemi, Parti A'nın ihtiyaçlarını karşılayabilir ve otoyol entegre akıllı kabindeki ekipmanın durumunu (ekipman çalışma durumu, invertör) uzaktan izleyebilir. ve düzeltilmiş güç kaynağı çalışma durumu, çevresel durum, kapı açma ve kapama durumu vb.), iş anormalliklerinin veya ekipman arızalarının ele alınması (otomatik inceleme, aktif alarm, 1000 günlük kaydı, GPS konumlandırma, otomatik çevrimiçi ekipman vb.), gerçek- Zamanın uzaktan yönetimi (bilgi sorgulama, parametre yapılandırması, otomatik senkronizasyon, uzaktan anahtar kontrolü vb.).

--Dış mekan entegre kabinetler, miktar sınıflandırmasına göre tek kabinli dış mekan entegre kabinetler, çift kabinli dış mekan entegre kabinetler ve üç kabinli dış mekan entegre kabinetler olarak ayrılır.

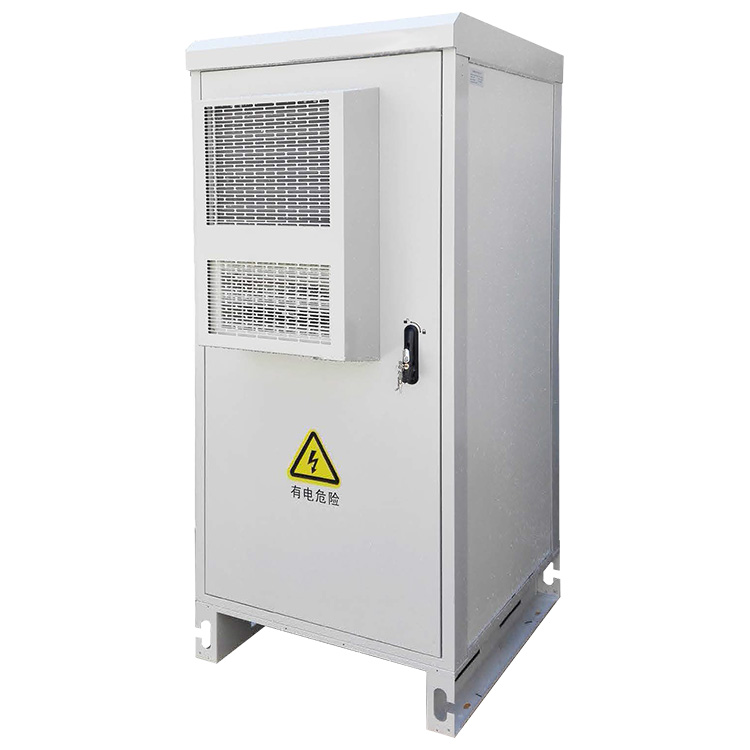

1. Tek kabinli dış mekan entegre kabini

Tek kabin konfigürasyon formu: Kabin, ekipman bölmesi + pil bölmesinden oluşan farklı işlevsel bölmelere bölünmüştür. Normalde ekipman kabini, ısı değişim tipini veya hava soğutma yöntemini kullanır. Pil bölmesi, gerçek kullanım yerinin iklim koşullarına göre doğrudan havalandırmayı seçebilir veya yarı iletken soğutma veya klima soğutmasını kullanabilir.

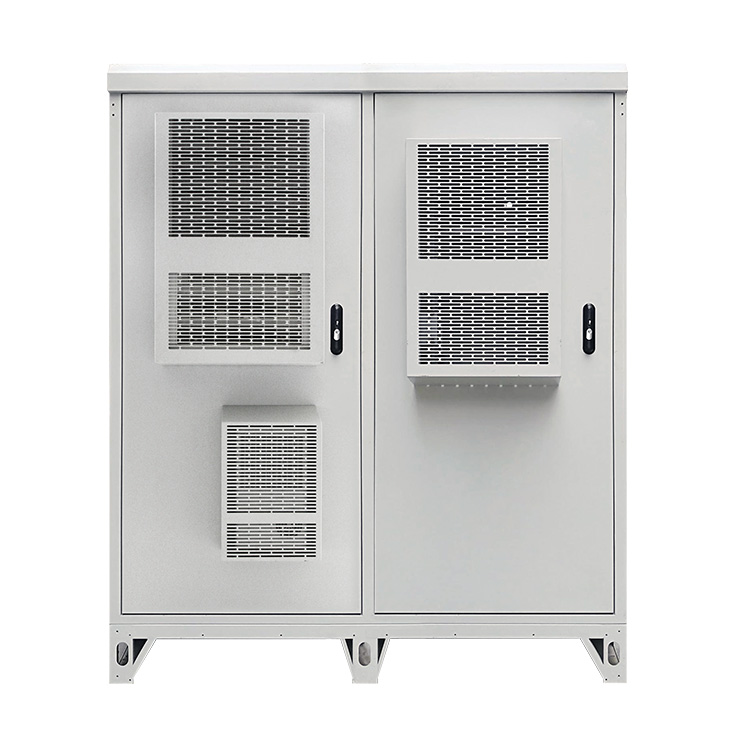

2.Çift kabin dış mekan entegre kabini

İki kabinin birleştirilmiş konfigürasyonu: kabin farklı işlevsel bölmelere ayrılmıştır, bir kabin ekipman bölmesi + pil bölmesinden oluşur ve diğer kabin bir BBU kabinidir. Ekipman kabini genellikle ısı değişimini veya hava soğutmasını kullanır (ekipmanın kullanımına bağlı olarak klima da kullanılabilir) ve BBU, hava soğutmasını veya ısı değişimini kullanabilir.

3.Çift kabin dış mekan entegre kabini

GSM ağı ve 3G ağı gibi çift ağ paylaşımlı baz istasyonlarının veya sitelerin yapım modelinde, saha kapasitesinin büyük olması nedeniyle genellikle üç kabin kullanılır. Genellikle ekipman dolabı 1 + ekipman dolabı 2 + akü dolabından oluşur. Ekipman bölmesi genellikle ısı değişimi veya hava soğutmasını kullanır ve pil bölmesi yarı iletken soğutma ve klima soğutmasını kullanır.

Dış mekan entegre kabininin bileşimi

Kabin gövdesi, OLT ana ekipmanı, yerleşik DC güç kaynağı sistemi, güç dağıtım ünitesi, kabin klima ve soğutma sistemi, UPS güç kaynağı, yedek akü paketi, ODF optik dağıtım ünitesi, dinamik ortam izleme ünitesi, kabin aydınlatma sistemi vb.'den oluşur. .

OLT dış mekan entegre dolapları konutların yer altı otoparklarında, koridorlarda, çatılarda, yeşil kuşaklarda ve diğer senaryolarda kullanılabilir. Modüler tasarım, küçük boyut ve çok basit kurulumu benimser. Ekipman sabitleme ve kurulumunu 2-3 kişi rahatlıkla tamamlayabilir. Kabinin tamamı, OLT ana ekipmanı, yerleşik anahtarlama güç kaynağı (doğrultucu Modül), yedek pil, soğutma sistemi, ODF optik dağıtım ve diğer parçaları entegre eden tek kabin veya çift kabin olarak tasarlanabilir, kabin son derece entegredir, avantajlara sahiptir. yeşil çevre koruması, azaltılmış işletme maliyetleri ve basit inşaat;

(1) OLT ana ekipmanı: 19 inç ve 21 inç standart OLT ana ekipmanının kurulumuyla uyumludur.

Gömülü DC güç kaynağı sistemi: 48V60A, 90A DC güç kaynağı sistemini benimser ve güç kaynağı sisteminde kabin izleme entegrasyonu ve çıkışı sağlar. Pil takımı için izleme portu ile donatılmıştır;

(2) Güç dağıtım ünitesi: Güç dağıtım ünitesi, yağ makinesi/şebeke kilitleme giriş anahtarını, mobil yağ makinesi su geçirmez arayüzü, B+C düzeyinde yıldırımdan korunma modülünü, DC çıkış hava anahtarını, AC çıkış hava anahtarını, bakım soketini vb. sağlar. ;

(3) Klima soğutma sistemi: Isı dağıtımı için AC kompresörlü klimalar ve yardımcı fanlar kullanılır. Soğutma sistemi oluşturmak için genellikle 500W/1500W soğutma kapasitesine sahip bir klima ve yardımcı fan kullanılır.

(4) Pil takımı: Tek bir OLT cihazının pil ömrünü 3 saatten fazla karşılayabilecek 150Ah/12V'un altındaki 4 pil için kurulum alanı sağlar.

(5) Dinamik ortam izleme ünitesi: Erişim kontrolü, su baskını, duman, şebeke gücü anormallikleri ve sıcaklık anormallikleri için alarmlar sağlar ve izleme sinyallerini dinamik ortam sistemine yüklemek üzere OLT ana cihazına bağlanmak için RS485 arayüzünü kullanır.

(6) ODF optik dağıtım ünitesi: sonlandırma için kullanılan entegre 12 çekirdekli, 24 çekirdekli, 36 çekirdekli, 48 çekirdekli, 72 çekirdekli, 144 çekirdekli, 288 çekirdekli, 576 çekirdekli FC-FC dağıtım çerçevesi harici optik kabloların ve ekipman tarafındaki pigtaillerin başarısı.

(7) UPS güç kaynağı: Genellikle 2KW veya 3KW UPS güç kaynağı kullanılır.

(8) Kabin aydınlatması: Her bağımsız kabinde 48V/220V LED aydınlatma seti mevcuttur. Dolap kapısı açıldığında LED ışıklar açılabilir.

(1) OLT ana ekipmanı

Kabinin iç kısmında gömülü anahtarlamalı güç kaynağı, invertör güç kaynağı, 100AH ​​48V (demir lityum pil, kurşun karbon jel akü, kurşun-asit bakım gerektirmeyen akü, jel akü isteğe bağlı), yıldırımdan korunma güç kaynağı, güç dağıtım ünitesi, dinamik ortam izleme, kamera ünitesi, susuz klimalar, fanlar, ışıklar ve sensörler. Kabindeki üniteler standart 19 inçlik kurulumu benimser ve kablolamaları kolaydır. Her ünite bağımsız olarak değiştirilebilir. Kabin dış ortamlarda kullanıma uygundur ve yağmur geçirmez, toz geçirmez, havalandırmalı ve ısı dağıtmalı, UV ışınlarına dayanıklı (yaşlanma önleyici), hırsızlığa ve paslanmaya karşı dayanıklıdır; kabinde, kabinin amacını vb. belirten açık işaretler bulunur; kabinin boyutu, destekleyici ekipmanın sayısına ve boyutuna bağlıdır. Ekipman kurulumunu ve bakımını kolaylaştırmak için yeterli alan tasarlayın ve ayırın. Çalışma sıcaklığı aralığı -40°C~+85°C, çalışma nemi ≤95%RH'dir; şasi çalışma voltajı aralığı AC165~AC264V'dir; koruma seviyesi IP65'e uygundur.

(2) Güç dağıtım ünitesi

Kabin 3U güç dağıtım ünitesi ile donatılmıştır. Güç dağıtım ünitesi 1 kanal 32A/2P şebeke girişi, 1 kanal 32A/2P yağlı jeneratör girişi (kilitlemeli), 1 kanal B seviyesi/2P yıldırımdan koruyucu, 2 kanal 32A/ 1P ve 4 kanallı akıllı devre kesici AC'den oluşur. çıkışı, 2 kanallı 16A/1P DC çıkışı ve bakır plaka, ekipmana merkezi olarak güç sağlamak için bir güç dağıtım ünitesi oluşturur.

(3) Klima soğutma sistemi

Ortam sıcaklığındaki değişiklikleri otomatik olarak tespit edip çalıştırmak için enerji tasarrufu sağlayan DC susuz değişken frekanslı klima ve akıllı kontrol cihazını benimser ve tüm sistemin çalışma süresini, güç tüketimini, olaylarını ve geçmiş verilerini kaydeder. Veriler 100 adet olay bilgisi saklayabilir, 1280 adet Geçmiş veri kaydı tutabilir, 256 günlük log bilgisi sorgulanabilir.

Enerji tasarrufu sağlayan DC susuz invertör klimanın özellikleri:

(Ⅰ) Klima soğutması tarafından üretilen yoğunlaştırılmış su, suyu yoğunlaştırıcıya yönlendirmek için benzersiz bir tasarım kullanır ve suyu tamamen tüketmek için yoğunlaştırıcının ısısını kullanır. Boşaltma olmadan "kendi kendine üretim ve öz tüketim" etkisini elde edebilir. Aynı zamanda, düşük sıcaklıktaki yoğuşma suyu, klimanın yükünü etkili bir şekilde azaltır ve enerji tasarrufu amaçlarına ulaşmak için kompresörün çalışma akımını azaltır;

(Ⅱ) Konsept yenidir ve genel teknik tasarım ileri düzeydedir. Makineden donanıma, kontrolden bulut platformuna kadar emsallerinin çok ötesindedir. Soğutma sisteminin makul tasarımı, elektrikli bileşenlerin seçimi ve su pompalama sisteminin mükemmel tasarımı makul ve entegredir. Basit kurulum yöntemleri gibi tasarımlar, yoğuşma suyunu boşaltmadan ekipmanı soğutabilir. Her mekana uygundur ve tüm drenaj zorluklarını çözer. Ekteki resimdeki yapıdan da görülebileceği gibi tasarım zariftir, bileşenler iyi koordine edilmiştir ve telekomünikasyon ve güçle uyumludur. Endüstriyel dolapların su geçirmezlik derecesi IP65 veya üstüne ulaşır;

(III) Kuru kontak alarm çıkışı ve RS485 iletişim arayüzü ile birlikte gelir;

(IV) Sistem, kullanımı daha güvenli hale getiren yüksek/düşük sıcaklık korumasıyla tasarlanmıştır.

(4) Pil takımı

(Ⅰ) Kurşun-asit akü paketi - dış mekana entegre kabin

1KVA dış mekan kabin sistemi: Tek bir OLT cihazının pil ömrünü 3 saatten fazla karşılayabilecek 150Ah/12V altı 4 adet pil için kurulum alanı sağlar.

(II) Lityum demir fosfat pil takımı - dış mekan konteyneri

Kapasite: 46,08kWh ~ 69,12kWh, 107,5kWh ~ 215kWh, 1290kWh, maksimum 1720kWh

Güç: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, maksimum 800kW

Şarj ve deşarj akımı: 1C hızlı şarj ve deşarj, birden fazla akü kabini esnek bir şekilde paralel olarak bağlanabilir.

(5) Dinamik ortam izleme ünitesi

Dinamik ortam izleme sistemi konfigürasyonu: dinamik ortam izleme ana bilgisayarı, dokunmatik ekran, sıcaklık ve nem, klima kaçağı, UPS izleme, voltaj ve elektrik sayacı

1 10M/100M Ethernet portu sağlayabilir; GPRS+GPS iletişimi; 1 sıcaklık ve nem ölçümü; 4 genel analog ölçüm (AI); 2 AC voltaj tespiti; 1 pil paketinin toplam voltaj ölçümü; 8 dijital Dijital giriş (DI); 8 dijital çıkış (DO); 4 seri bağlantı noktası (8 RS485 seri bağlantı noktası ve 2 RS232 seri bağlantı noktası dahil) ve diğer işlevler.

(Ⅰ) Kabin durumu algılama fonksiyonu: Sıcaklık ve nem algılama: Sıcaklık ve nem sensörleriyle donatılmış olup, yerel ekran sıcaklığını ve nemini gerçek zamanlı olarak toplar ve sıcaklık ve nem koşullarını kabine yükler; kabindeki sıcaklık çok yüksekse yüksek sıcaklık alarmı yüklenir. Kabin kapısı durum tespiti: Kabin kapısı durumunun gerçek zamanlı tespiti, kabin kapısının yasa dışı açılması ve alarm; Kabin kapısı açıldıktan sonra açık kapı alarmı raporlanır. Duman durumu tespiti: Kabinde duman olup olmadığını gerçek zamanlı olarak tespit edin. Kabinde duman oluştuğunda duman alarmı yüklenecektir. Su baskını durumu tespiti: Kabinde su olup olmadığının gerçek zamanlı tespiti. Kabinde su olduğunda su baskını alarmı yüklenir.

(II) Kutu içi ekipman algılama fonksiyonu: Yıldırımdan korunma durumu tespiti: Yıldırımdan korunma durumunun gerçek zamanlı tespiti. 220V güçlü akım algılama ve izleme: Gerilim durumunun gerçek zamanlı izlenmesi ve yüklenmesi. Şebeke elektriği kesildiğinde şebeke kesinti alarmı yüklenir. Pil paketi algılama ve izleme: Gerilim durumunun gerçek zamanlı izlenmesi ve yüklenmesi. Pil takımı voltajı çok düşük olduğunda, pil takımı voltajı düşük alarmı yüklenir. Ekipman durumu tespiti: 4 kanallı ekipmanın verilerini RS485 veya RS232 üzerinden okuyun ve verileri veri merkezine yükleyin.

(III) Uzaktan kumanda fonksiyonu: Sıcaklık kontrolü: susuz klimanın başlatılmasını ve durdurulmasını uzaktan kontrol edebilir. Fan kontrolü: Fan uzaktan çalıştırılabilir ve durdurulabilir. Işık kontrolü: Işık anahtarı uzaktan kontrol edilebilir. Devre kesici kontrolü: Uzaktan elektrik kesintisi ve yeniden başlatma mümkündür. Sıfırlama kontrolü: Sistem sıfırlaması uzaktan kontrol edilebilir.

(6) ODF optik dağıtım ünitesi

Entegre 12 çekirdekli, 24 çekirdekli, 36 çekirdekli, 48 çekirdekli, 72 çekirdekli, 144 çekirdekli, 288 çekirdekli, 576 çekirdekli FC-FC dağıtım rafı, harici optik kabloları sonlandırmak ve ekipman tarafındaki pigtailleri sonlandırmak için kullanılır .

(7) Kesintisiz invertör güç kaynağı

Kabin, ekipmana güç sağlamak için 2KVA/3KVA/6KVA kesintisiz invertör güç kaynağı ile donatılmıştır. UPS güç kaynağının özellikleri:

(Ⅰ) Saf sinüs dalgası çıkışı, sıfır dönüşüm süresi, yükün kesintisiz çalışmasının güvenilirliğini etkili bir şekilde sağlar.

(II) CPU mikroişlemci kontrolü, invertör güç sistemi kendi kendine teşhis ve kendi kendini koruma, UPS'in servis ömrünü büyük ölçüde uzatır.

(III) Akıllı yönetim, şebeke elektriği kesildiğinde otomatik veri depolama gerçekleştirilebilir.

(IV) Pil çevrimiçi yönetimi, pil ömrünü büyük ölçüde uzatır ve kullanıcı yatırımını korur.

(Ⅴ) DC başlatma, şebeke elektriğine gerek yoktur ve akü, UPS'i başlatmak ve makineleri yüklemek için kullanılabilir

(VI) Her türlü hava koşuluna uygun EMI/RFI filtresi, gürültünün neden olduğu veri hatalarını önler.

(Ⅶ) Jeneratörün ürettiği kötü gücü etkili bir şekilde arıtmak için jeneratörle birlikte kullanılabilir.

(VIII) SPWM darbe genişliği modülasyon teknolojisi ve IGBT güç modülünü kullanarak güçlü anti-parazit ve saf çıkış dalga biçimine sahiptir.

(Ⅸ) Şarj hızı hızlıdır ve uzun vadeli makine yaklaşık 5-10A'lık bir başlangıç ​​şarj akımı sağlayabilir. (10) Yeşil ve çevre dostu güç kaynağı, giriş güç faktörü %95 veya daha fazladır ve elektrik şebekesinin kirlenmesini önler.

(8) Dolap aydınlatması

Her bağımsız kabinde, kabin kapısı açıldığında açılabilen 48V/220V LED aydınlatma seti bulunmaktadır.

Yangın güvenlik sistemi: duman dedektörü, erişim kontrolü, video, kızılötesi, aydınlatma, güvenlik duvarı, anahtar
