CPSY® Modüler UPS

CPSY ® Çin'deki en büyük 10 modüler UPS üreticisinden biridir. Devasa bir üretim tesisi, 200'den fazla çalışan ve küresel müşteriler için farklı türde UPS üreten Ar-Ge alanındaki 11 yılı aşkın deneyimimizle, müşterilerimizin pazarda elde ettiği Büyük Başarıya tanık olduk.

CPSY® CPY serisi 10-600K modüler UPS, gerçek bir çevrimiçi çift çevrimli, statik, üç fazlı yüksek frekanslı mikro modüler UPS sistemidir. IGBT güç dönüştürme teknolojisini, ABM akıllı pil yönetim sistemini ve diğer dünyaları kullanma. Bütün verimlilik %94,5'ten daha büyüktür. Güç faktörü aralığı 0,9 ila 1 arasındadır.

CPSY® Modüler UPS Parametresi (Şartname)

CPSY® Modüler UPS Özelliği ve Uygulaması

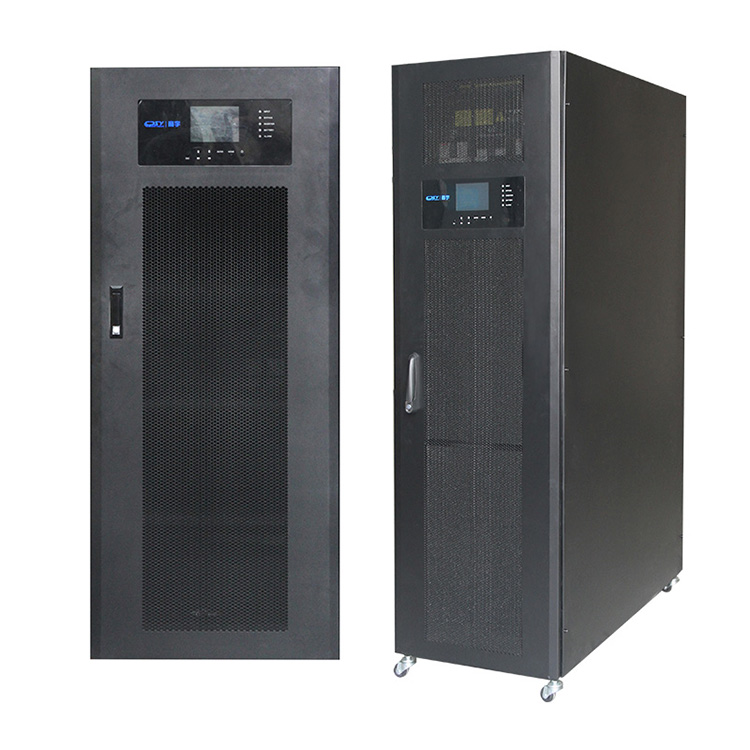

CPSY® Modüler UPS

Model Numarası: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS güç aralığı: 10KVA~600KVA

Özellikler:

● Yüksek frekans ve gerçek çift dönüşüm

● Bağımsız güç modülü ikili DSP (dijital sinyal işlemcisi) kontrol teknolojisi

● Çıkış gücü faktörü 0,9/1

● N+1 dijital paralel teknoloji, modüller arasında son derece düşük dolaşım akımı.

● UPS, modüler tasarımı, çalışırken değiştirilebilir, akıllı modül ve sistem koruma tasarımını benimser.

● Güç modülü ayrı bileşenler yerine IGBT modüllerini kullanır.

● Yüksek güvenilirlik, yüksek güç, yüksek enerji yoğunluğu ve %94,5'e kadar yüksek verimlilik

● Tek nokta arızası riskini ortadan kaldırmak için her bağımsız modül bağımsız bir kontrolörle donatılmıştır.

● Aküden bağımsız şarj cihazı, gelişmiş akıllı akü yönetim sistemi (ABM)

● Otomatik frekans algılama, 50/60Hz frekans dönüşümü

● Pille soğuk çalıştırma işlevi, isteğe bağlı lityum pil

● Etkili yazılım ve donanım koruması

● Düşük voltaj girişinde doğrusal azalma, pilin deşarj süresini azaltır

● Düşük gürültülü sistem tasarımı; fan hızı sıcaklıkla akıllıca değişir, gürültüyü azaltır ve servis ömrünü uzatır

● Güç geri geldikten sonra gecikmeli başlatma ayarlanabilir

● Daha yüksek/düşük sıcaklık performansı

● Doğrusal ve doğrusal olmayan yüklere güçlü yük uyarlanabilirliği, giriş akımı THDi<%4

● Kolay kullanım arayüzü, yüksek çözünürlüklü, zengin bilgi içeren geniş LCD ekran.

● Çoklu platform iletişimi: RS232 (standart konfigürasyon), USB/RS485/SNMP/AS400 kuru kontak/SMS alarmı/EPO işlevi (isteğe bağlı)

Başvuru

Büyük ve orta ölçekli veri merkezi

Sunucu odaları telekom

Grup işletmeleri

Enformasyon Teknolojileri ekipmanı.

CPSY® Modüler UPS Ayrıntıları

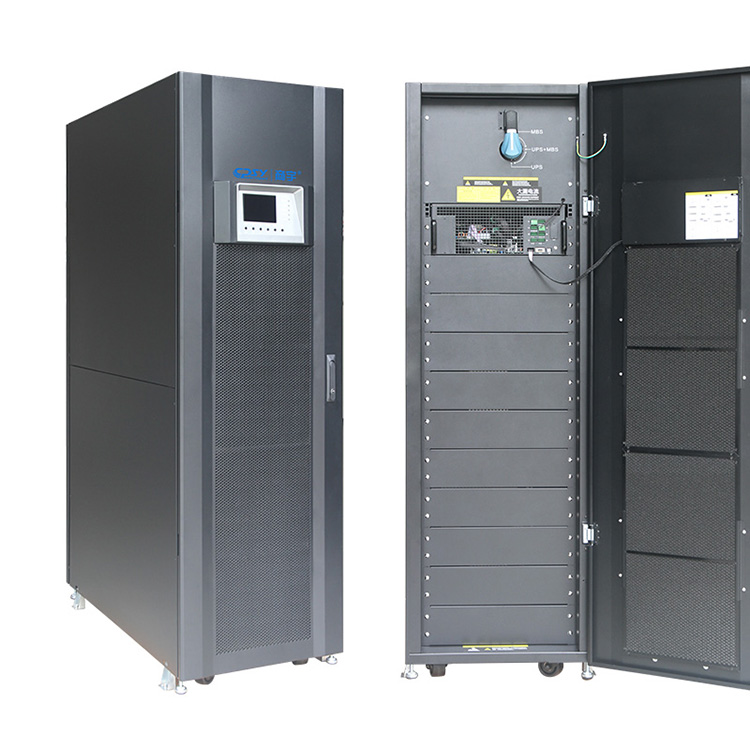

CPSY® Çalışırken değiştirilebilir modüler güç kaynağı, veri merkezleri, orta ve büyük ağ ekipmanları ve daha fazlası gibi kritik görev altyapıları için güç koruması görevi görür.

CPSY® CPY serisi çevrimiçi modüler UPS sistemi, gelişmiş bir modüler güç koruma konseptini benimseyen, yalıtımsız, endüstriyel düzeyde, yeşil bir UPS'dir. UPS mimarisi, talep arttıkça veya daha yüksek düzeyde kullanılabilirlik gerektiğinde gücü ölçeklendirebilir.

Yüksek verimli modüler UPS, kendi kendini senkronize eden güç ve kontrol modülüyle en üst düzeyde kullanılabilirlik sağlayan ve son derece düşük bir toplam sahip olma maliyeti (TCO) sunan, tam nominal güce sahip (kVA=kW) bir UPS'dir. Tek rafta dikey genişletmeye ek olarak her ikisi de 2 üniteye kadar paralel genişletme olanağı sunar.

Her bir UPS modülü, otonom çalışma için gerekli tüm donanım ve yazılıma sahiptir: redresör, invertör, akü dönüştürücü, statik bypass anahtarı, geri besleme koruması, kontrol mantığı, ekran ve izleme ve kontrol için mimik diyagram.

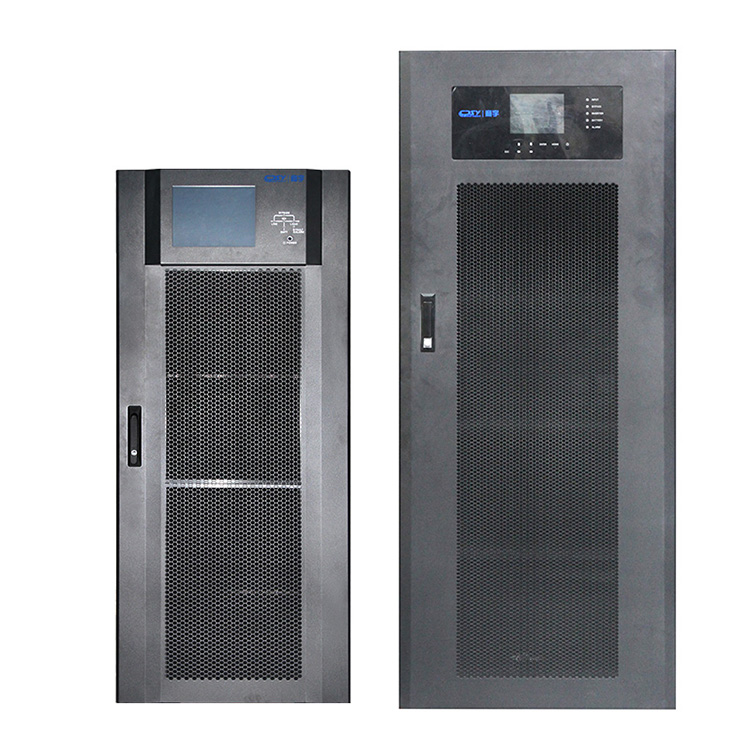

CPY Serisi Modüler UPS

UPS sistemi, gelen gücün koşullarına bakılmaksızın en iyi güç kalitesini sağlamak için çevrimiçi çift dönüşüm topolojisini benimser. Bu topoloji aynı zamanda sıfır aktarım süresine sahiptir ve sistemin optimum şekilde çalışmasını sağlar.

Benzerleriyle karşılaştırıldığında CPSY®Modüler UPS'in avantajları aşağıdaki gibidir:

Modüler UPS Özellikleri ve Avantajları

1. Yüksek ölçeklenebilirlik

DSP kontrolü gelişmiş, yüksek performanslı bir çözüm sunar. Gelecekteki güç genişletmeyi kolaylaştırmak için modüler tasarımı ve paralel teknolojiyi entegre edin.

2. N+1 veya N+X paralel yedekleme, talep üzerine genişletme, ilk yatırımdan tasarruf

UPS'e takılan güç modüllerinin sayısı, güç talebine göre özelleştirilebilir; bu, ilave zemin alanı kaplamaz ve ilk yatırımdan tasarruf sağlar. UPS paralel genişletme özelliği, kullanıcıların daha yüksek kapasite elde etmek için birden fazla UPS bağlayarak kendi güç sistemlerini özelleştirmelerine ve sistemi elektrik kesintisinden korumak için N+X güç yedeklemesini gerçekleştirmelerine olanak tanır.

3. Verimli çevrimiçi çift dönüştürme teknolojisi

CPY serisi modüler UPS, çevrimiçi çift dönüştürme teknolojisini benimser ve performansı %50 yükte %94,5'e kadar çıkar. Genel toplam sahip olma maliyetini (TCO) önemli ölçüde azaltır.

4. Yüksek güvenilirlik ve yüksek verimlilik

Modüler tasarım, bakım kolaylığı ve güvenilirliği artırır. Çalışırken değiştirilebilirliğin kurulumu ve bakımı kolaydır ve tek bir modülün arızalanması diğer modüllerin normal çalışmasını etkilemez, önemli yükler için sürekli güç kaynağı sağlar.

Geniş giriş voltajı aralığı, en yeni sunucuların gereksinimlerini karşılayan ve BT yatırımının her kuruşunu optimize eden 0,9/1 çıkış güç faktörüyle yüksek verimli çalışma sağlar.

5. Düşük toplam sahip olma maliyeti (TCO)

CPY serisinin modülerliği yenilikçiliği, basitliği ve düşük sahip olma maliyetini birleştirir ve modüler tasarım MTTR'yi (ortalama onarım süresini) azaltır. Bu ürün güç modülleri, STS modülleri ve akü modüllerinde kullanılmak üzere tasarlanmıştır. Bakım ve değiştirmeyi basitleştirecek ve MTTR'yi (ortalama onarım süresini) azaltacaktır.

6. Akü soğuk çalıştırma ve akıllı akü yönetimi

İsteğe bağlı güç sağlayarak iş akışınıza muazzam değer katacaktır.

Sistem, tüm şarj ve deşarj sürecini akıllı bir şekilde kontrol ederek pilin kullanım ömrünü etkili bir şekilde artırır

7. Enerji tasarrufu ve çevre koruma

Çevrimiçi ECO modu enerji tasarrufu sağlamak için çalışır. Şebeke güç kalitesi iyi olduğunda UPS, sistem verimliliğini artırmak için ECO moduna geçecektir. Kalite dengesiz olduğunda UPS, en iyi güç kalitesini sağlamak için şebeke moduna geçer.

8. Farklı uygulamalar için esnek pil konfigürasyonu

Pil sayısı esnek bir şekilde ayarlanabilir. Değişen güç ihtiyaçlarına uyum sağlayacak ve sistemin aksama süresini azaltacaktır. Her dizi voltajı 32 ila 40 hücre arasında ayarlanabilir.

9. Şarj akımı ayarlanabilir

Her güç modülü için maksimum 6A/8A/20A şarj akımı sağlar ve ihtiyaçlara göre ayarlanabilir.

10.LCD dokunmatik ekran

LCD dokunmatik ekran tasarımı, kullanıcı dostu ve sezgisel bir arayüze sahiptir ve kullanıcıların yalnızca ekrana dokunarak güç sistemini izlemesine ve ayarları yapılandırmasına olanak tanır. 7.

11. Uyumlu jeneratör

Elektrik kesintilerinde jeneratörler aracılığıyla güç sürekliliği sağlanabilir. UPS, jeneratör gücüyle çalıştığında, jeneratörün dengesiz voltajını dengeleyebilir ve güvenilir güç sağlayabilir.

12. Bakım bypass anahtarı

Operatörler, güç sistemini ve bağlı ekipmanı kapatmadan hızlı ve güvenli bakım gerçekleştirmek için bypass modunda şebeke gücüne sorunsuz bir şekilde aktarmak için anahtarı kullanabilir.

13. Uzaktan yönetim yeteneği

Uzaktan yönetim işlevi, cihazı uzaktan yönetim kartı (SNMP kartı vb.) aracılığıyla izleyebilir ve kontrol edebilir. Kullanıcılar ayrıca planlı kapatma ve yeniden başlatma gibi yönetim görevlerini de gerçekleştirebilir.

Ağ yönetimi ve uzaktan izleme için çoklu iletişim arayüzleri, RS485, USB, SNMP, röle kartı iletişimi

CPY serisi Modualr UPS'in bir bakışta öne çıkan özellikleri

Güvenli Değiştirme Modüllerine (SSM) sahip DPA

Üstün güç koruması kullanılabilirliği için

Düşük Toplam Sahip Olma Maliyeti (TCO)

Tüm yaşam döngüsü boyunca maliyet tasarrufu

Esneklik/Ölçeklenebilirlik

Güç yükseltme kolaylığı, büyüdükçe ödeyin

Gelişmiş Servis Kolaylığı

Hızlı arıza kurtarma

Anlık arıza tanıma

Modüler UPS Harici Akü Kabini Bağlantısı

Yedekli Çoklu Modül sistemleri için normalde her bir UPS Modülüne kendi ayrı akü sağlanması önerilir.

KGK'nın kurulumu sırasında personelin korunmasını sağlamak için bağlantıların aşağıdaki koşullar altında yapıldığından emin olun:

UPS'de şebeke voltajı yok

Tüm yüklerin bağlantısı kesildi

UPS ve harici akü voltajsızdır

CPSY CPY serisi modüler UPS'lerin tamamen kapatıldığını doğrulamak için aşağıdaki adımları uygulayın:

1) Giriş Dağıtım Panosundaki UPS'i besleyen sigortaların hepsinin açık olduğundan ve UPS'e güç beslenmediğinden emin olun.

2) "BAKIM BYPASS"ının açık olduğundan emin olun ("KAPALI" konumu)

3) Harici akü kabinindeki ve UPS üzerindeki akü sigortalarının açık olduğundan emin olun.

4) UPS ile harici akü kabini arasına Toprak (PE) bağlayın.

5) UPS ile harici akü kabini arasındaki ilgili +/-, N terminallerini çizime göre bağlayın.

Önleyici bakım programı

a) UPS Modüllerinin temizlenmesi, görsel muayenesi ve mekanik muayenesi.

b) Arızalı parçaların değiştirilmesi veya belirli bir kullanım ömrüne sahip parçaların önleyici olarak değiştirilmesi.

c) Ekipmanın “güncellenmesi” (teslimatın ardından teknik iyileştirmeler yapılması).

d) DC voltajının ve İnverter Çıkış Gerilimi ve Frekansının kalibrasyonunu kontrol edin.

e) Redresör(ler) ve İnvertör(ler)in elektronik düzenleme, kontrol ve alarm devrelerinin ayarlarının kontrol edilmesi.

f) Tristörler, Diyotlar, Transformatörler, Filtre Bileşenleri üzerindeki işlevsel kontroller, örn. Belirtilen tasarım parametreleri dahilinde çalıştıklarından emin olmak için.

g) Yüklü ve Yüksüz bir Hizmet Arızası simülasyonunu içeren genel performans testi.

h) Herhangi bir hızlı şarj görevi de dahil olmak üzere, pilin deşarj ve şarj modunda çalışmasının izlenmesi.

Pil bakımı için

Bu testin en az 3 ayda bir, özellikle de normal çalışma sırasında Pilin yeterince deşarj olmaması durumunda yapılmasını öneririz.

Kullandığınız deşarj süresi, Pil çalışma süresinin en az yarısı kadar olmalıdır.

Pilin tam çalışma süresini doğrulamak için tam Pil Testi yaptıysanız, şarj cihazının Pili kapasitesinin %90'ına kadar şarj etmesi için en az 8 saate ihtiyacı olduğunu lütfen unutmayın.

UPS sisteminin uzun süre kapalı kalması halinde, Akünün tam şarjlı olmasını garanti etmek için UPS sistemi her 3 ayda bir en az 12 saat çalışmalıdır. Değilse, Pil kalıcı olarak
